产品名称:CH10-30 光伏熔断器

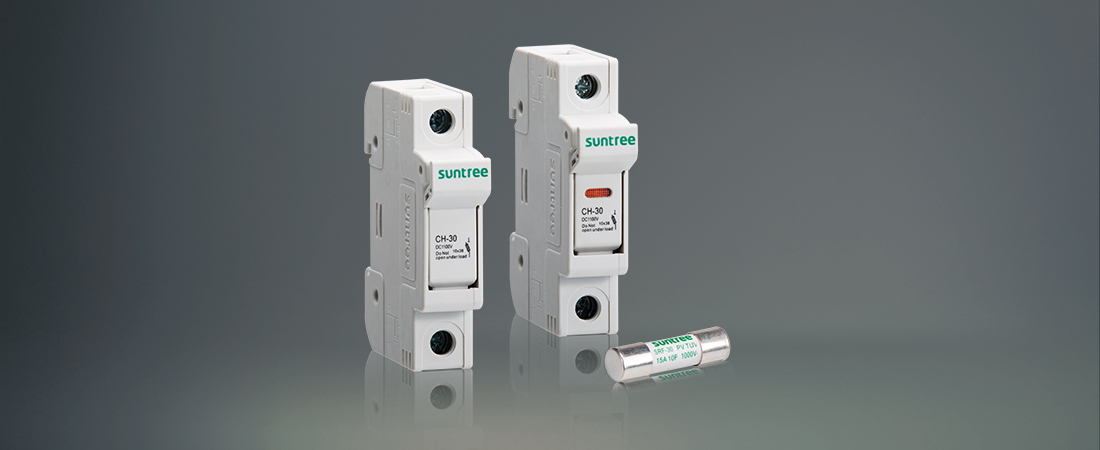

CH10-30 光伏熔断器
适用范围
CH-30 系列熔断器主要用于太阳能光伏发电直流汇流箱中,对可能产生的太阳能的电池板光伏组件及逆变器的电流反馈所产生的线路过载和短路电流进行分断,从而起到保护太阳能光伏组件板之用,熔断器也可选配在其它任何直流电路中作为对电器元件的线路过载和短路保护之用。

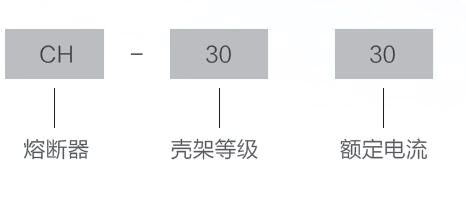

型号及含义
使用环境
● 周围空气温度上限值不超过+90℃,空气温度下限值不低于-40℃;
● 安装地点的海拔不超过3000m;
● 最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的湿度,例如;+25℃时可达90%。对由于温度变化偶尔产生的凝露应采取特殊措施;
● 在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体和导电尘埃的地方;
● 污染等级3;
● 产品使用环境温度超过30℃或多极产品并排需降容使用,降容系数请联系客服。
电气技术参数
CH10-30
技术参数
额定电流In(A)
1、2、3、4、5、6、8、10、12、15、20、25、30
额定工作电压Ue(V)
DC1100
额定绝缘电压Ui(V)
DC1500
额定短路分断能力
25kA
极数
1P
安装方式
TH-35导轨安装

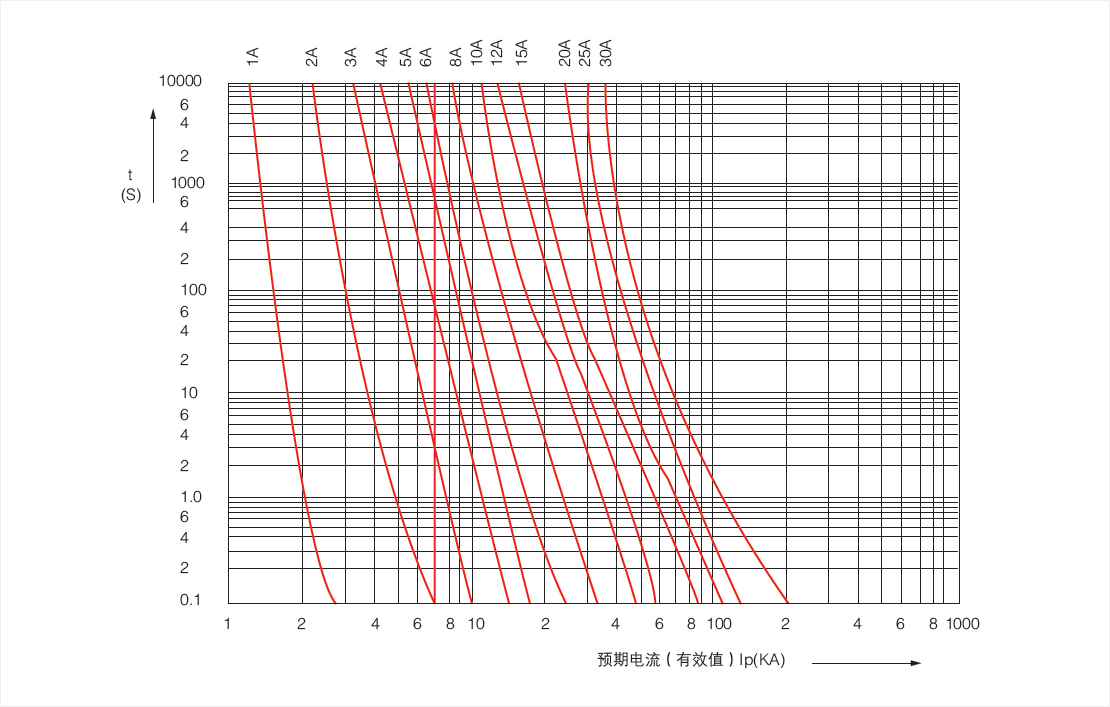

动作特性曲线
额定电流
选择熔断体额定电流应考虑周围温度时的I
SC
, 以及循环负载。
例如:在45℃和1200Wm-2 辐照度峰值时,熔断体的额定电流应≥ 1.4I
sc
。
在较高的周围温度或外壳内装有多个熔断器的情况下,可与制造厂商榷,进行降容处理。

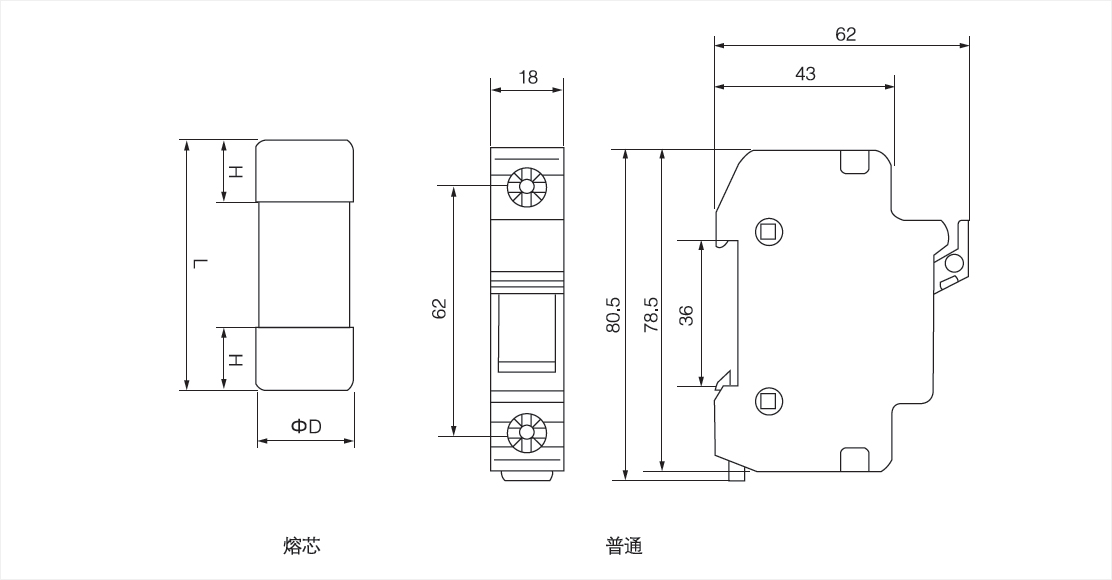

尺寸
型号
规格
尺寸
CH10-30
10×38
L(mm)
Hmax(mm)
ΦD(mm)
38±0.6
10.5
10.3±0.1
