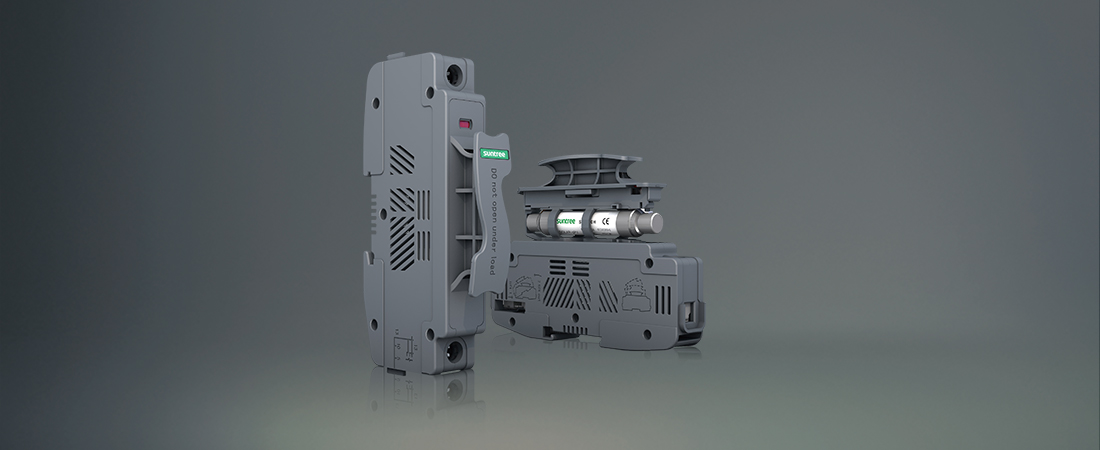

产品名称:CH-50H 熔断器式 隔离开关
CH-50H 熔断器式 隔离开关
适用范围
本系列熔断器式隔离开关适用于额定电压不超过 DC1500V,额定电流不超过 50A,额定 短路能力不超过 20kA 的配电线路中作为短路过载保护 之用。主要应用于储能系统、太阳能光 伏汇流箱中,作为太阳能光伏发电器件、蓄电池及其它半导体设备的短路和过载保护。
型号及含义
使用环境
● 环境温度:-5℃~ +40℃,24h 内平均值不超过 35℃;
● 海拔高度:不超过 2000m;
● 污染等级:3 级;
● 安装类别:Ⅱ级、Ⅲ级;
● 安装方式:安装在标准导轨上,其标准导轨应符合 JB6525-1992 中 TH35-7.5 型要求;
● 产品一般应垂直安装,且安装处应无显著冲击和震动;
● 产品使用环境温度超过30℃或多极产品并排需降容使用,降容系数请联系客服。
电气技术参数
型号
CH-50H
CHF-25H、CHF-50H
引用标准
IEC/EN60947-1 IEC/EN 60947-3
EN 60269-1 EN 60269-6
额定绝缘电压 Ui
1500v
/
额定工作电压 Ue
DC1500V
DC1500V
额定工作电流 Ie
2-50A
CHFH-25:2-25A CHFH-50:8-50A
冲击耐受电压 Uimp
6kV
/
极数
6W
2.5W
极数
1P
/

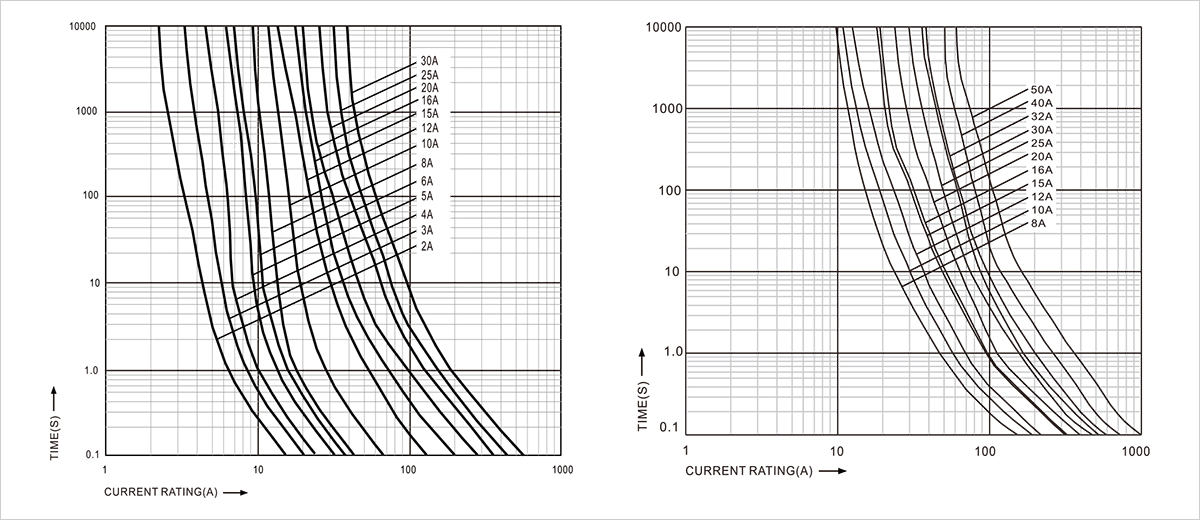

动作特性曲线
额定电流
选择熔断体额定电流应考虑周围温度时的ISC, 以及循环负载。
例如:在45℃和1200Wm-2 辐照度峰值时,熔断体的额定电流应≥ 1.4Isc。
在较高的周围温度或外壳内装有多个熔断器的情况下,可与制造厂商榷,进行降容处理。

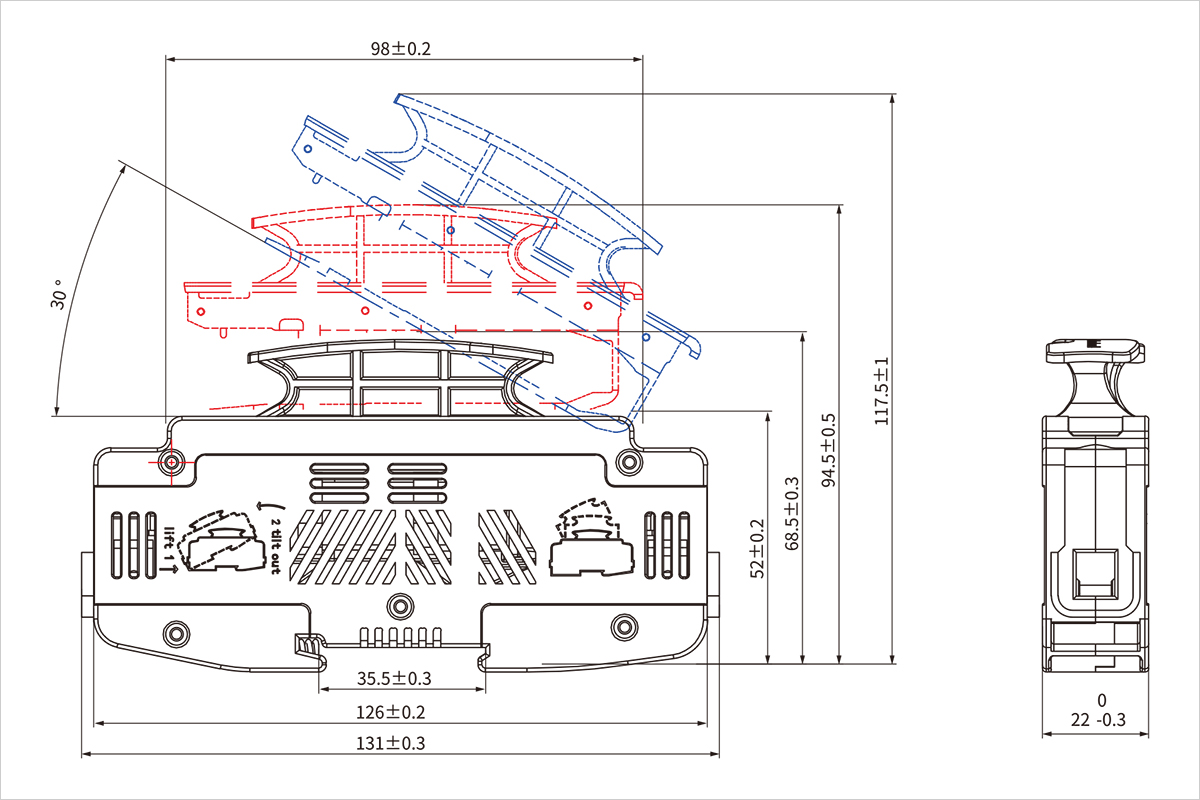

尺寸
