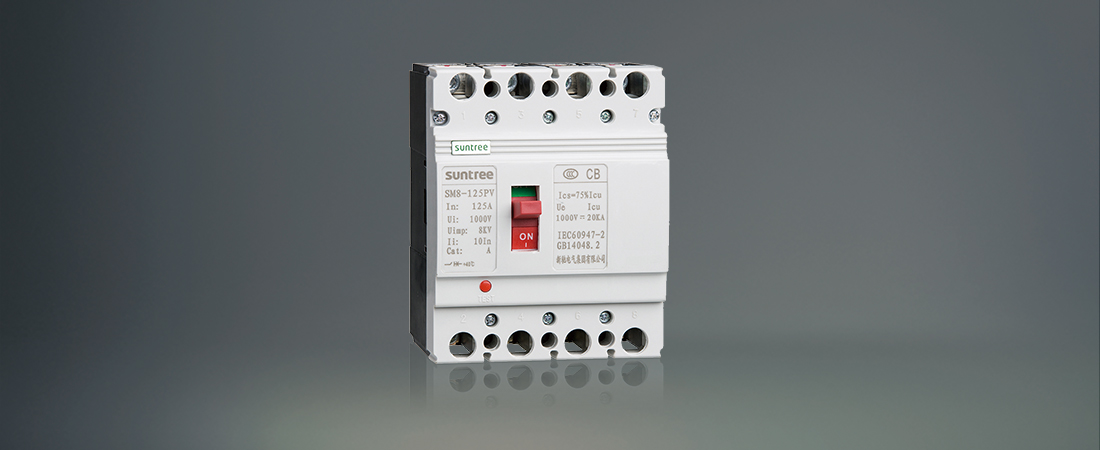

产品名称:SM8 光伏塑壳直流断路器
SM8 光伏塑壳直流断路器

适用范围

SM8-PV 系列光伏直流断路器适用于额定电压至DC1000V，额定电流至1250A 的直流电网电路中，直流断路器具有过载长延时保护、短路瞬时保护功能，用来分配电能和保护线路及电源设备免受过载、短路等故障的危害。
直流断路器的操作机构具有快速闭合和快速分断功能，结构紧凑，体积小，使用方便。

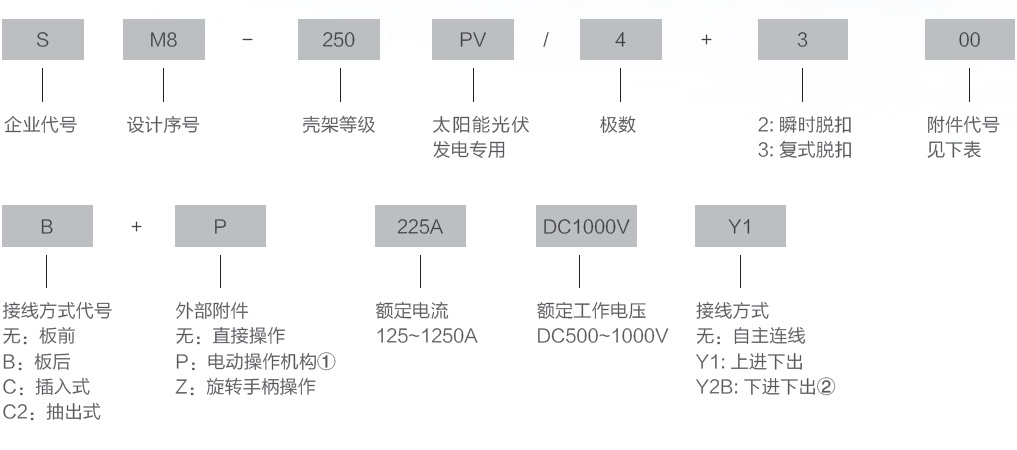

型号及含义


①注：电动操作机构工作电压：AC110V 、AC220V 、DC24V、DC110V、DC220V。
②注：Y2、Y2B ≥ 400A 的壳架等级不适用内部链接。

使用环境

● 海拔高度2000m 及以下，高于2000m 需降容使用，其他特殊要求请与制造商联系；
● 能耐受潮湿空气的影响( 三防型) ①；
● 能耐受盐雾油雾的影响( 三防型)；
● 能耐受霉菌的影响( 三防型)；
● 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
注：①三防产品请注明TH。

电气技术参数

型号 SM8-125 PV SM8-250 PV SM8-400 PV SM8-630 PV SM8-800 PV SM8-1250 PV
额定持续电流Inm 125 250 400 630 800 1250
额定电流In(A) 20、25、32、40、50、63、80、100、125 125、140、160、180、200、225、250 250、315、350、400 400、500、630 630、700、800 800、1000、1250
额定工作电压Ue(V)DC 250V、500V、750V、1000V 500V、750V、1000V 500V、750V、1000V 500V、750V、1000V 500V、750V、1000V 500V、750V、1000V
额定绝缘电压Ui(V) 1000V 1000V 1500V 1500V 1500V 1500V
额定冲击耐受电压Uimp(kV) 8kV 8kV 8kV 8kV 8kV 8kV
测试电压一分钟(V) 3550 3550 3550 3550 3550 3550
极限短路
分断能力（kA）Icu
(1cs=75%Icu) 		250V 20 20 35 35 50 50
500V 20 20 35 35 50 50
750V 20 20 35 35 50 50
1000V 20 20 35 35 50 50
机械寿命 总次数 7000 7000 4000 4000 2500 2000
电气寿命 总次数 2000 2000 1000 1000 800 600
总分断时间（ms） 20 20 20 20 20 20
安装位置 任何位置
是否具有隔离特性 是
标准 IEC 60947-2、IEC60947-1、GB 14048.1、GB 14048.2
允许环境温度（℃） -25℃~+50℃
防护等级 IP20
可带附件 辅助、报警、分励、手操、电操、机械联锁
飞弧距离（mm） ≤50 ≤100
瞬时动作值 12In 7In
安装方式 固定式、插入式

附件代号

附件名称 不带附件 报警触头 分励触头 辅助触头 欠电压脱扣器 分励脱扣器辅助触头 欠电压脱扣器分励脱扣器 二组辅助触头 欠电压脱扣器辅助触头 分励脱扣器报警触头 辅助触头报警触头 欠电压脱扣报警触头 分励脱扣器辅助触头报警触头 二组辅助触头报警触头 辅助触头欠电压脱扣器 报警触头
代号 00 08 10 20 30 40 50 60 70 18 28 38 48 68 78

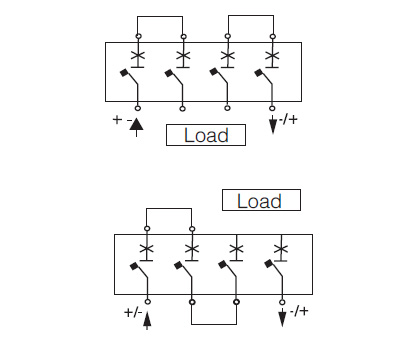

接线方法

接地类型 单极接地系统 不接地系统

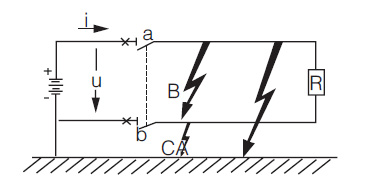

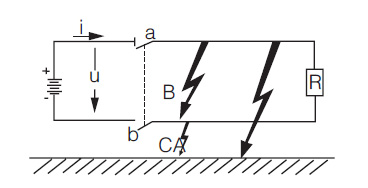

电路图
故障影响 故障A 最大短路电流Isc 故障A 无影响
故障B 最大短路电流Isc 故障B 最大短路电流Isc
故障C 无影响 故障C 无影响
≤DC500V
注：1上、下进线皆可，此处一下进线为例
注：1上、下进线皆可，此处一下进线为例
确保安装方式不会发生二次接地故障
DC500~750V
注：1上、下进线皆可，此处一下进线为例
注：1上、下进线皆可，此处一下进线为例
确保安装方式不会发生二次接地故障
DC750-1000V
注：1上、下进线皆可，此处一下进线为例
注：1上、下进线皆可，此处一下进线为例
确保安装方式不会发生二次接地故障

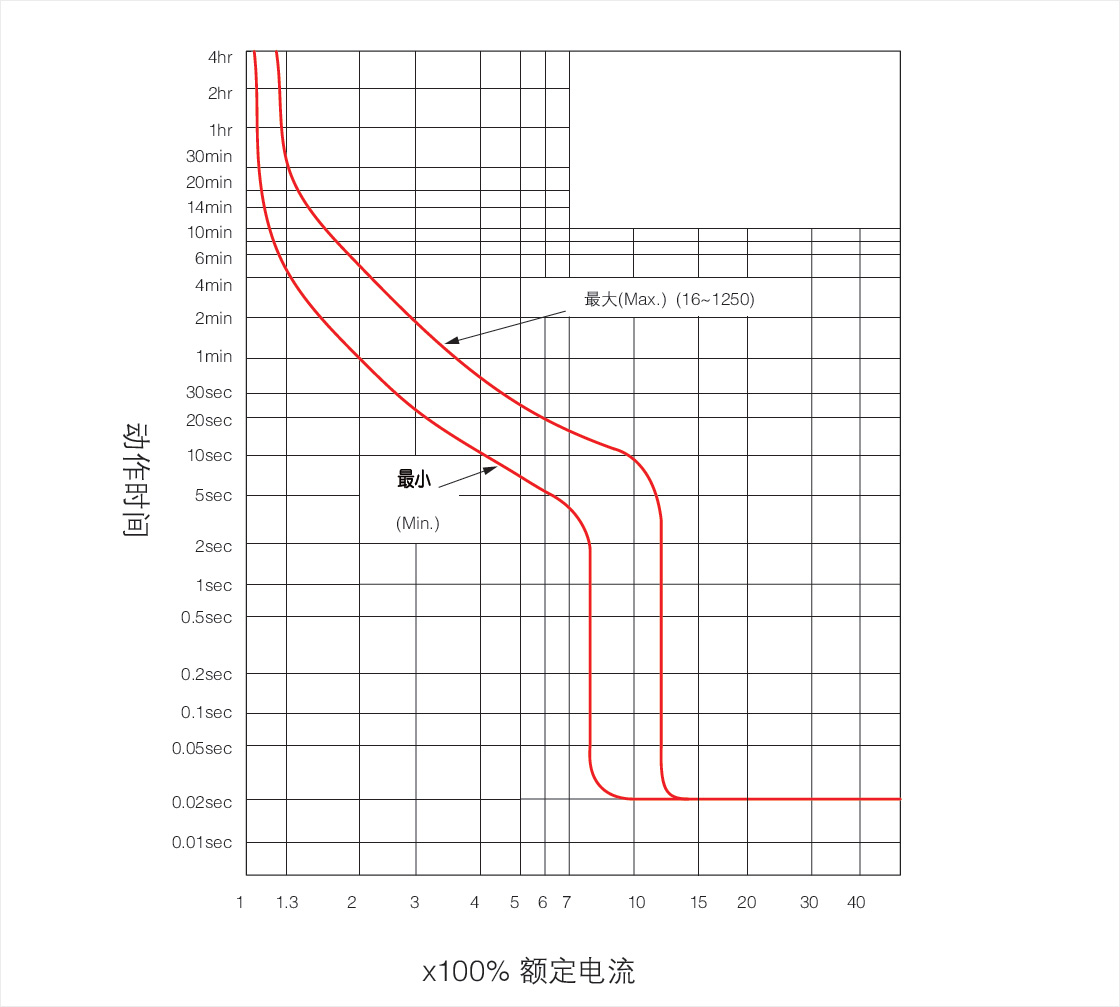

动作特性曲线

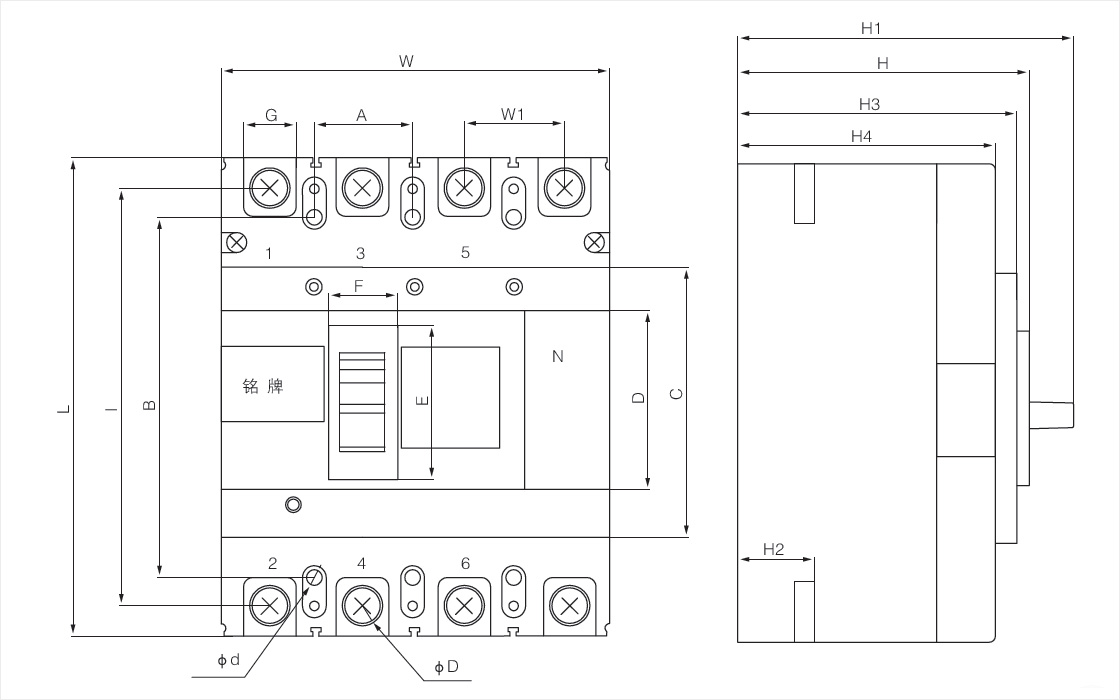

外形安装尺寸

型号 A B Φd L W C D G I W1 E F ΦD H H1 H2 H3 H4
SM8-125PV 30 129 4.5 150 122 101 61 18 131 30 50 22 8 88 107 22 81 77
SM8-250PV 35 126 4.5 165 142 117 61 23 146 35 50 22 8 108 125 23 102 98
SM8-400PV 44 195 7 257 199 173 128 30 228 44 89 65 10 108 153 36 103 99
SM8-630PV 58 200 7 270 240 184 134 43 235 58 89 65 12 112 158 40 109 104
SM8-800PV 70 243 7 280 280 205 155 46 243 70 106 66 12 108 158 32 103 99
