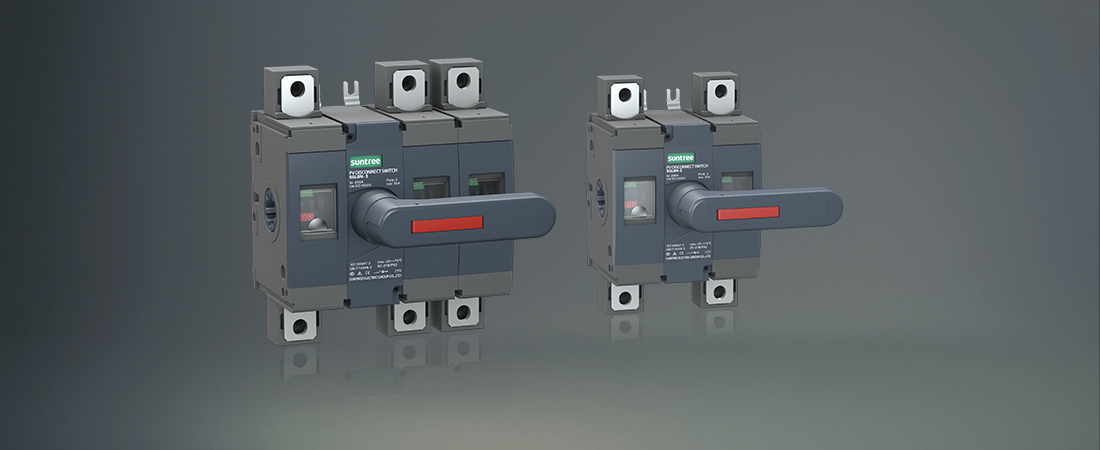

- 产品名称:SGLBN 负荷隔离开关
- SGLBN 负荷隔离开关
适用范围
随着太阳能行业的发展，大型装机容量的太阳能光伏发电厂也在迅猛的发展。人们对装备在大型太阳能光伏发电厂中的控制和保护电器的性能也提出了越来越高的要求。特别是对逆变器的保护和隔离, 这就对低压元器件提出了新的要求。为此，我司研发出了新一代SGL8N-2 系列光伏专用直流隔离开关。
SGL8N-2 隔离开关适用于直流电力系统，主要安装在低压配电电路中，做主电路的不频繁接通和断开，并起隔离分断线路的作用，适用于储能、电力、建筑等行业，使用在额定电压DC1500V，额定电流32A~320A 的直流电网电路中。

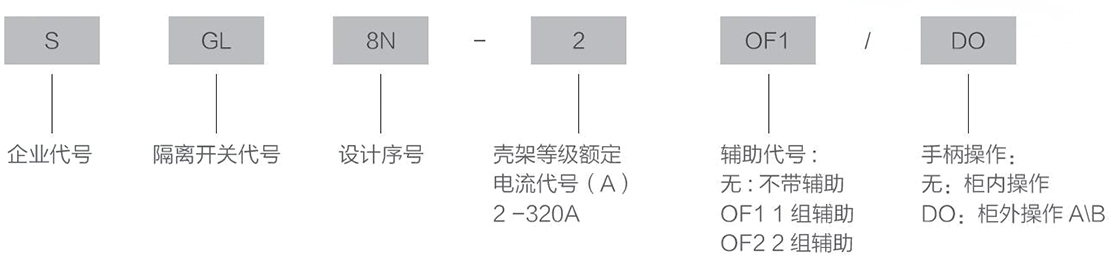

型号及含义
使用环境
● 安装地点的海拔不超过2000m；
● 周围介质温度不高于+55℃和不低于-5℃，且24 小时时的平均值不超过35℃ ( 特殊订货除外)；
● 安装地点的相对空气湿度在最高温度为+55℃时不超过50％在较低温度下可以有较高的相对湿，例如20~C~ 十达90％。对由于温度变化偶尔产生的凝露应采取特殊的措施；
● 湿热带型断路器空气相对湿度在+25℃时不超过95％：
● 污染等级为3 级；
● 主电路的安装类别为Ⅲ类，不接至主电路的辅助电路和控制电路安装类别为Ⅱ类；
● 湿热带断路器能耐受湿热、盐雾、霉的影响；
● 应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏的地方；
● 在没有雨雪侵袭的地方；
电气技术参数
|
标准：IEC/EN
|
|
额定电压 V
|
DC 1000V
|
DC 1500V
|
|
极数
|
2
|
2/3
|
|
使用类别
|
DC-PV1, DC-PV2
|
|
壳架电流
|
320A
|
|
额定绝缘电压 V
|
1500V
|
|
额定工作电流 A
|
32~320
|
|
额定冲击耐受电压 kV
|
12
|
|
短时耐受电流 kA
|
5/1s
|
|
额定短路接通能力 kA
|
15
|
|
机械寿命
|
8000
|
5000
|
|
电气寿命
|
1000
|
|
接线方式
|
电缆压接端子或铜排接线方式
|
|
最大导线截面mm²
|
185
|
|
端子拧紧力矩Nm
|
26
|
|
安装方式
|
螺钉安装、柜门安装
|
|
符合标准
|
IEC 60947-3 GB/T14048.3
|
|
防护等级
|
IP20(柜外手柄IP65)
|
|
使用温度
|
-40~+70℃（60℃不降载）
|
|
存储温度
|
-50~+80℃
|
|
海拔
|
≤ 2000m
|
|
污染等级
|
3
|
|
认证
|
CCC、TUV、CB、CE
|

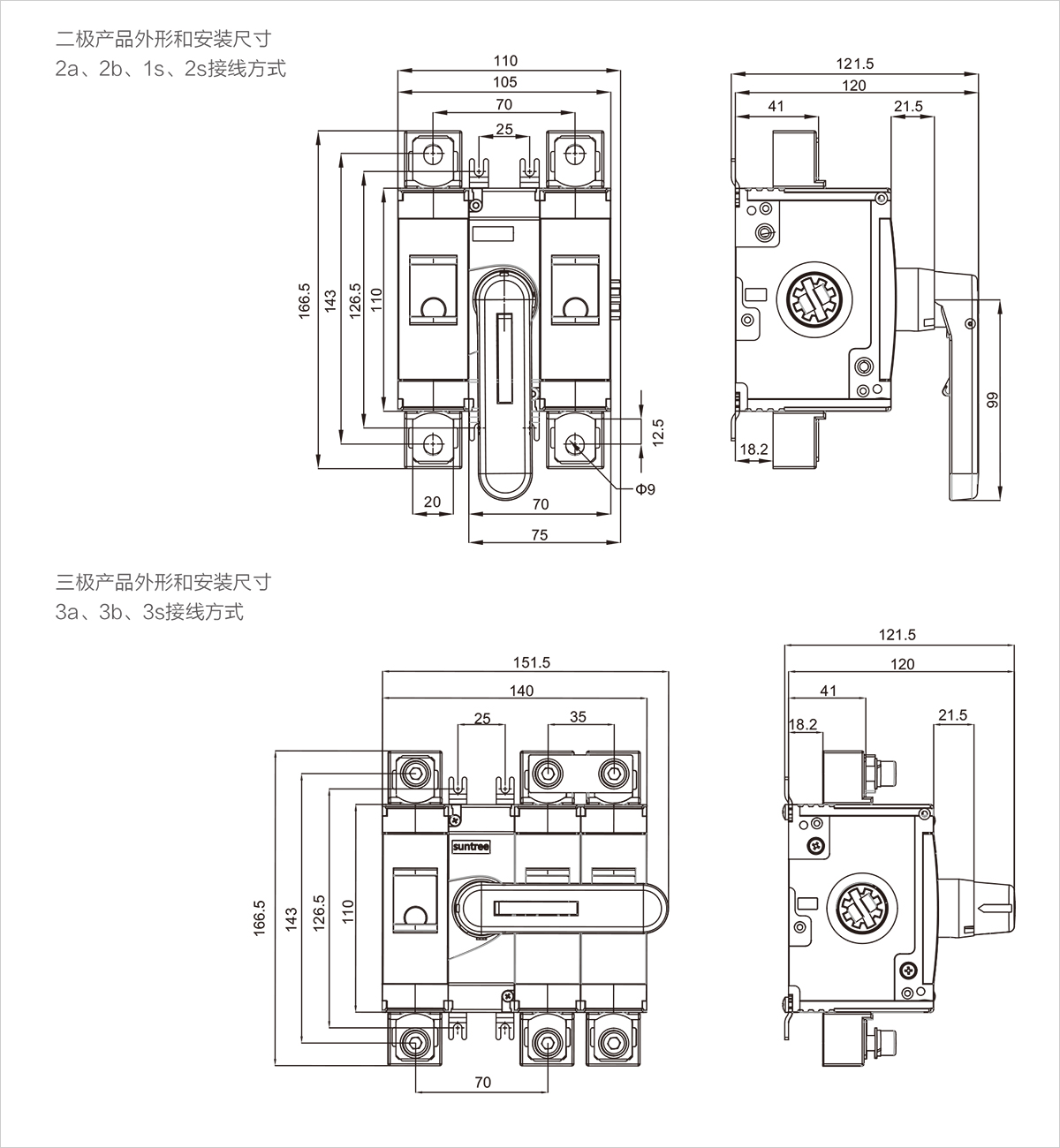

尺寸
