产品名称:SGD8 负荷隔离开关

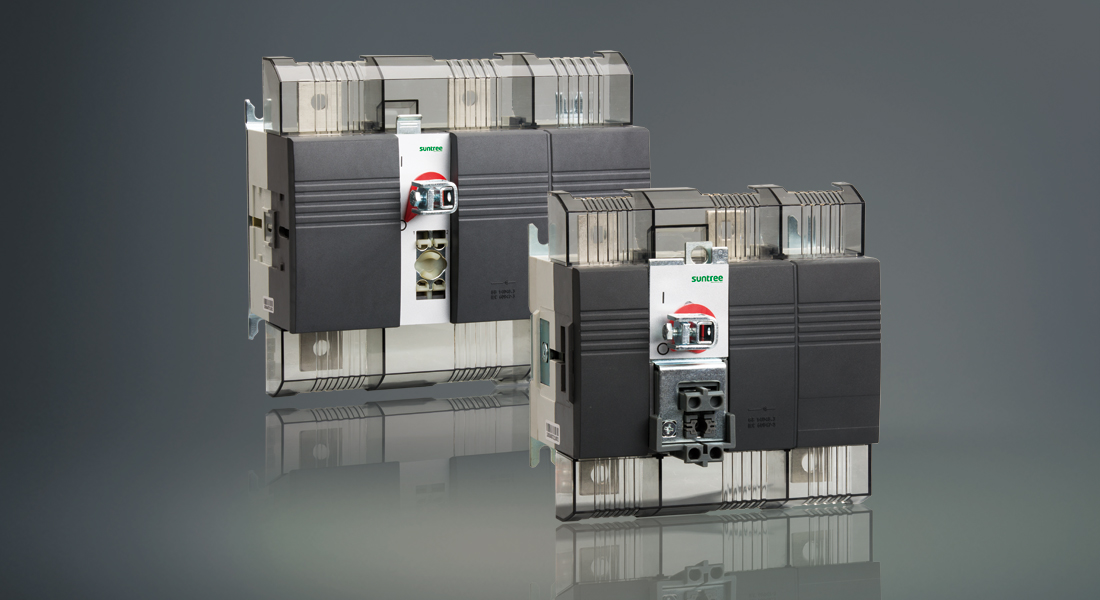

SGD8 负荷隔离开关

适用范围

SGD8 负荷隔离开关，其额定工作电压高达DC1000V。它能够安全的接通和分断光伏应用领域中所有低压电路。开关可带负荷操作，可作为应急开关和隔离开关使用。
SGD8 负荷隔离开关具有机械联锁，隔离距离及电气间隙大，可为用户提供安全的隔离。

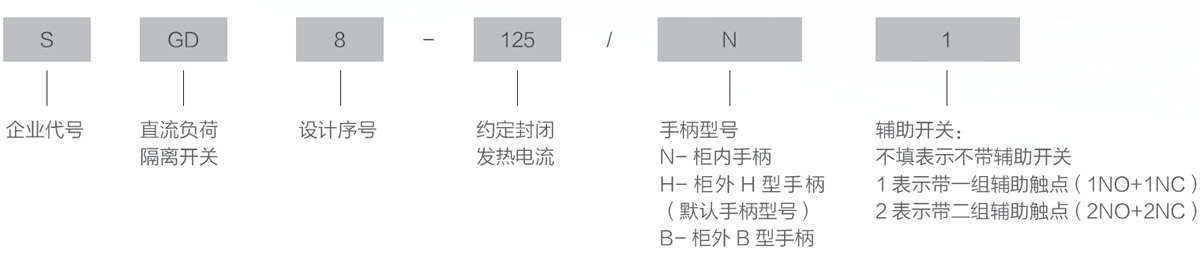

型号及含义


使用环境

● 安装地点海拔高度不超过2000 米；
● 环境温度上限值不高于+40℃ , 下限值不低于-5℃；
● 空气相对湿度不大于95%；
● 无爆炸危险的介质, 且介质无足以腐蚀金属和破坏绝缘的气体与尘埃;
● 无雨雪侵袭的环境；
● 无显著摇动和冲击震动的地方。

电气技术参数

型号规格SGD8- (A) - 125 160 200 250 250 400 500 630 800 1000 1250 1600
壳架（#） - 1 1 1 1 2 2 2 3 3 3 4 4
额定绝缘电压Ui(V) V 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
额定冲击耐受电压Uimp kV 12 12 12 12 12 12 12 12 12 12 12 12
额定工作电流压Ue VDC 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
额定工作电流 Ie A - - - - - - - - - - - -
1000V DC -21B - 125 160 200 250 250 400 500 630 800 1000 1250 1600
短路性能 - - - - - - - - - - - - -
额定短时耐受电流 lcw,1s kA 4 4 4 4 15 15 15 15 34 34 40 40
额定短路接通能力 kA 14 14 14 14 22 22 22 22 40 40 45 45
机械性能 - - - - - - - - - - - - -
机械寿命 Time 20000 20000 20000 20000 20000 12000 12000 12000 12000 8000 8000 8000
操作力矩 Nm 7.5 7.5 7.5 7.5 16 16 16 16 30 30 38 38

外形及安装尺寸

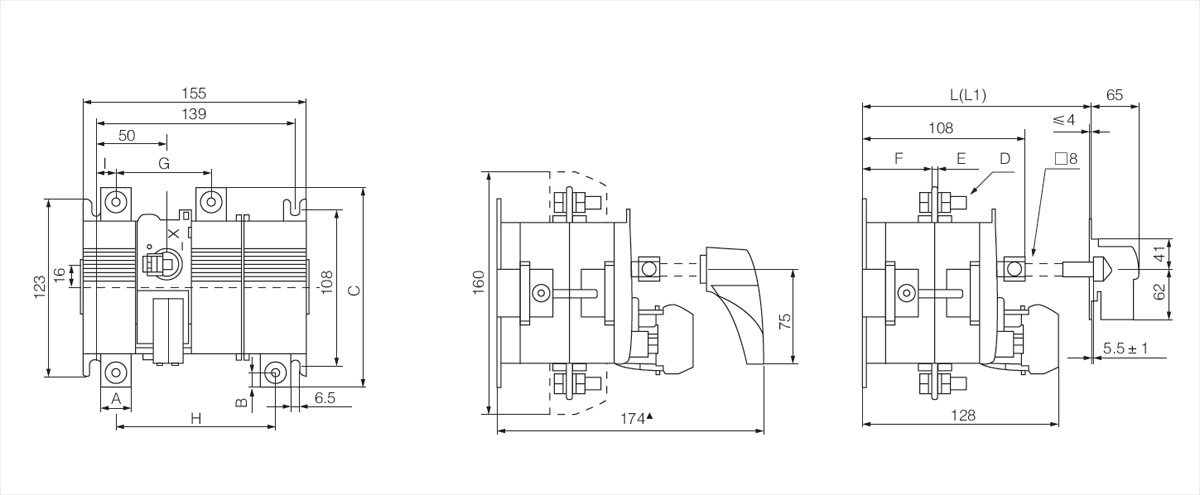

SGD8 125A-200A

Model A B C D E F G H I L L1
SGD8-125 15 7.5 130 M6 3 44 70.5 110.5 12 150-250 251~355
SGD8-160 20 10 140 M8 3 44 65.5 110.5 14.5 150-250 251~355
SGD8-200 20 10 140 M8 3 44 65.5 110.5 14.5 150-250 251~355
*：L 为标配方轴适用的安装深度范围；L1 为选配安装深度范围，应在订货时说明。
▲：不带辅助开关时，最小安装深度为154。

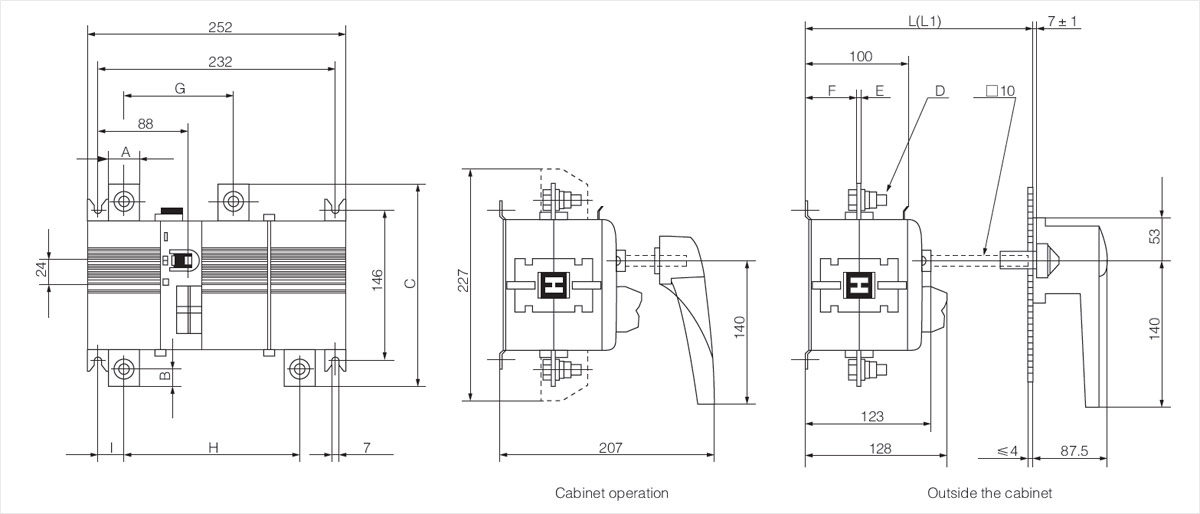

SGD8-250A

Model A B C D E F G H I L L1
SGD8-250 20 10 140 M8 3 44 65.5 45 14.5 150-250 251~355
*：L 为标配方轴适用的安装深度范围；L1 为选配安装深度范围，应在订货时说明。
▲：不带辅助开关时，最小安装深度为154。

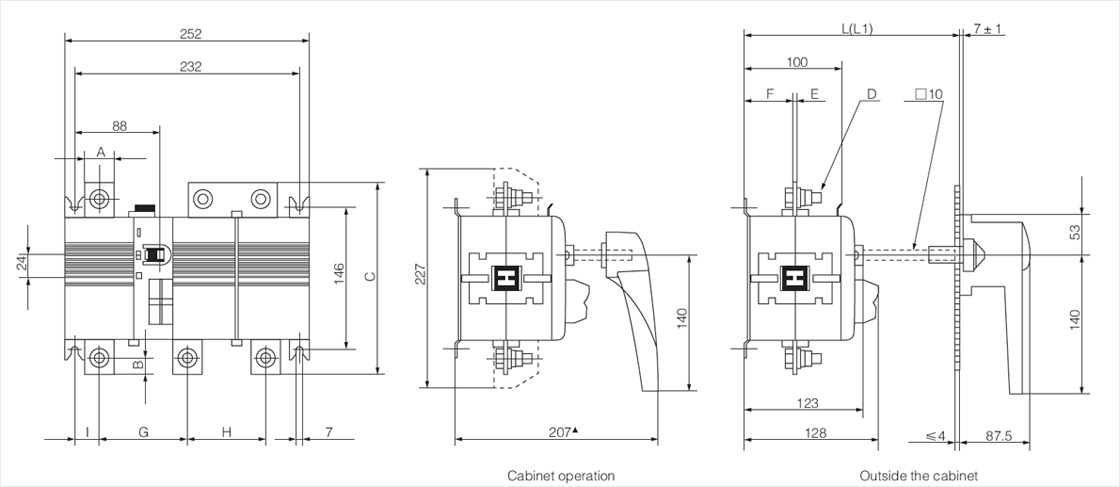

SGD8-250A~400A

Model A B C D E F G H I L L1
SGD8-250 30 15 196 M10 4 50 107 172 26 160-280 281~455
SGD8-400 30 15 196 M10 4 50 107 172 26 160-280 281~455
*：L 为标配方轴适用的安装深度范围；L1 为选配安装深度范围，应在订货时说明。
▲：不带辅助开关时，最小安装深度为185。

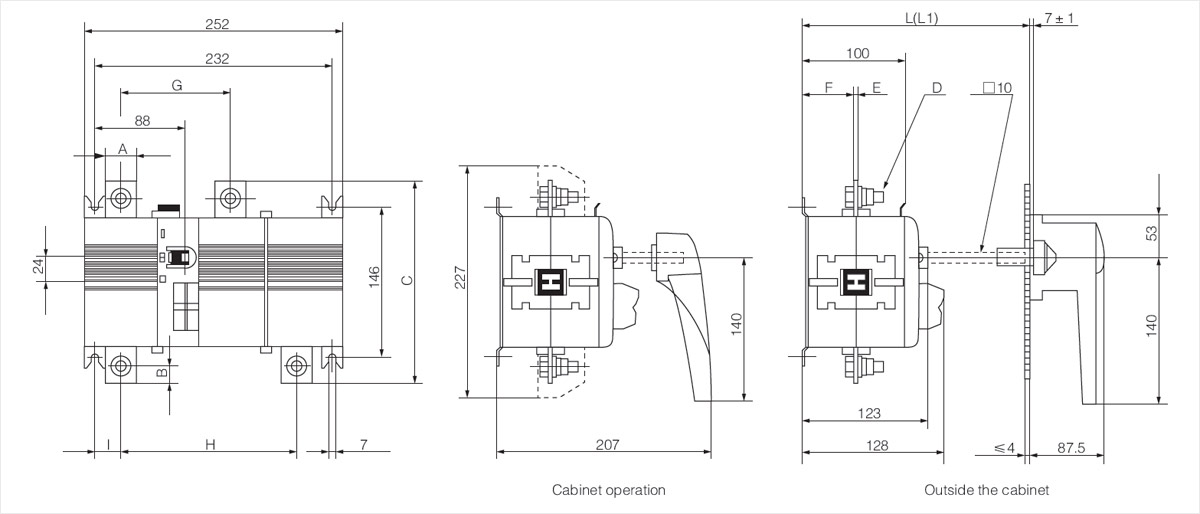

SGD8-630A

Model A B C D E F G H I L L1
SGD8-630 40 20 216 M10 4 50 97 75 31 160-280 281~455
*：L 为标配方轴适用的安装深度范围；L1 为选配安装深度范围，应在订货时说明。
▲：不带辅助开关时，最小安装深度为185。

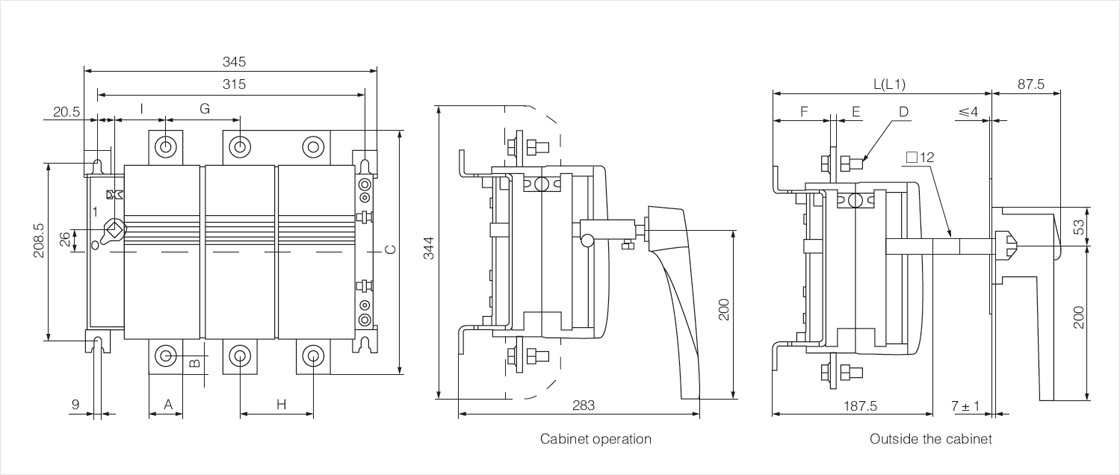

SGD8-800~1000A
Model A B C D E F G H I L L1
SGD8-800 40 20 286 M12 6.3 62 87 87 60 232-378 379-637
SGD8-1000 40 20 286 M12 6.3 62 87 87 60 232-378 379-637
*：L 为标配方轴适用的安装深度范围；L1 为选配安装深度范围，应在订货时说明。
