产品名称:SM8-HPV 光伏专用直流 塑壳断路器
SM8-HPV 光伏专用直流 塑壳断路器

产品概述

SM8-*HPV 系列光伏专用直流塑壳断路器适用于额定电压至DC1500V,额定电流630A 的直流电网电路中,直流断路器具有过载长延时保护、短路瞬时保护功能,用来分配电能和保护线路及电源设备免受过载、短路等故障的危害。
直流断路器的操作机构具有快速闭合和快速分断功能,结构紧凑,体积小,使用方便。

产品型号及含义

电气技术参数

产品型号 SM8-250HPV/2 1000V
SM8-250HPV/2 1200V
SM8-250HPV /3 1500V SM8-630HPV /4 1500V
产品名称 PV DC MCCB PV DC MCCB PV DC MCCB
额定工作电压Ue DC 1000V DC 1200V DC 1250V DC 1500V DC1250V DC1500V
额定绝缘电压Ui 1500V 1500V 1500V
额定冲击电压Uimp 12KV 12KV 12KV
极数 2 3 4
脱扣器类型 热磁式(热磁不可调)TMD Fixed
依据标准 GB 14048.2,IEC/EN 60947-2
使用类别 A(PV-1)
壳架电流 In 250A 630A
额定工作电流 In 100/125/160/200/225/250A 400/500/630A
分断类型 H
额定极限短路分断能力Icu Ue1200v 10kA
Ue1000v 20kA
Ue1500v 15kA Ue1250v 20kA Ue1500V 30kA Ue1500V 30kA
运行分断能力Ics 75%ICU Ue1500v 15kA Ue1250v 20kA Ue1500V 30kA Ue1500V 30kA
保护功能 长延时保护 Ir 1 ln
瞬时保护 Ii 6ln (Min1000A)
寿命 机械 10000次
电气 2000次
外形尺寸W × H × D 90 × 200 × 86mm 135 × 200 × 86mm H型310×240×155 G型350×240×155
安装方式 固定式 固定式 固定式
防护等级 接线端口:IP20/所有侧面:IP40
相对湿度 +50℃下不超过95%
有无接线极性要求
污染等级 3级
工作温度 -40℃ - +75℃
操作指示 有 ON/OFF 指示
脱扣器是否可调
电气附件 选配:分励/辅助/报警
(注:辅助、报警和分励左右侧只能安装一组)
2P仅左边
隔离功能

热保护特性

序号 试验电流 I/Ir 约定时间 起始状态
1 约定不脱扣电流 1.05 >1h(In≤63A) 冷态
>2h(In>63A)
2 约定脱扣电流 1.3 ≤1h(In≤63A) 按序号 1 试验后
≤2h(In>63A)

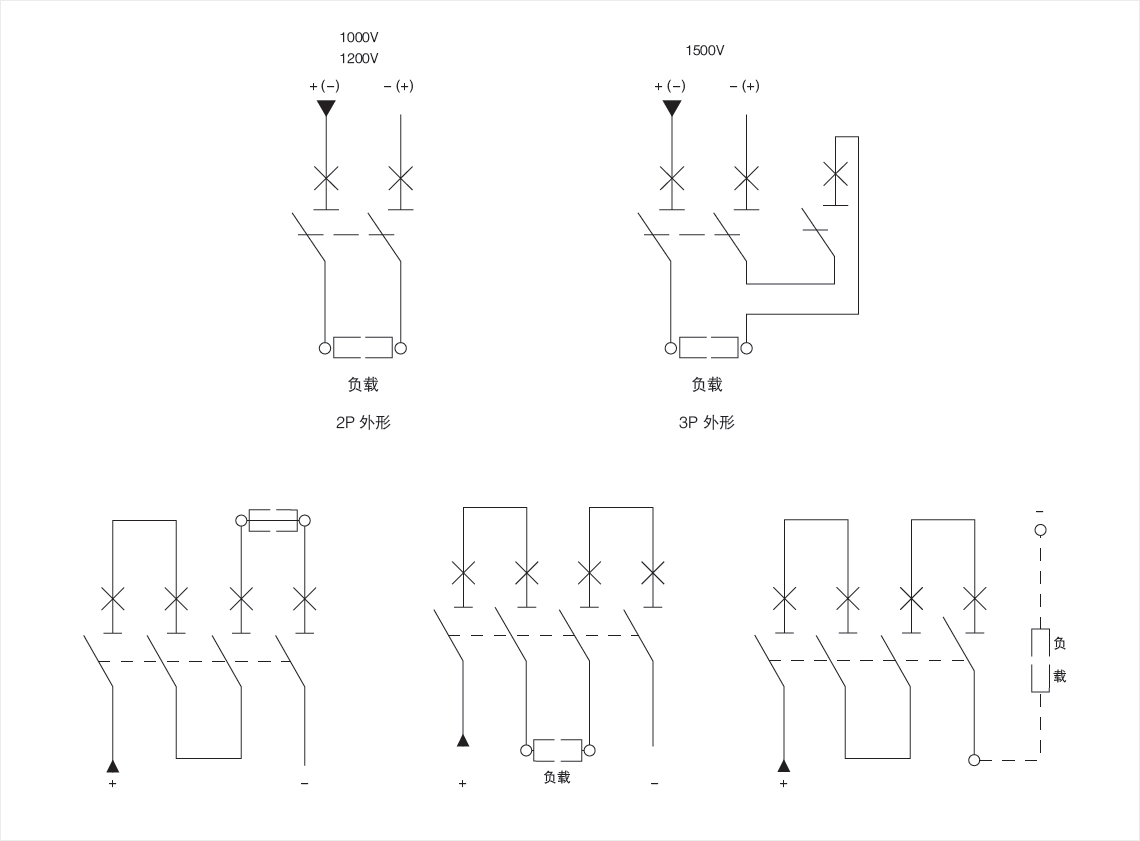

接线图

外形及安装尺寸
