产品名称:SHLX-AC 光伏交流汇流箱

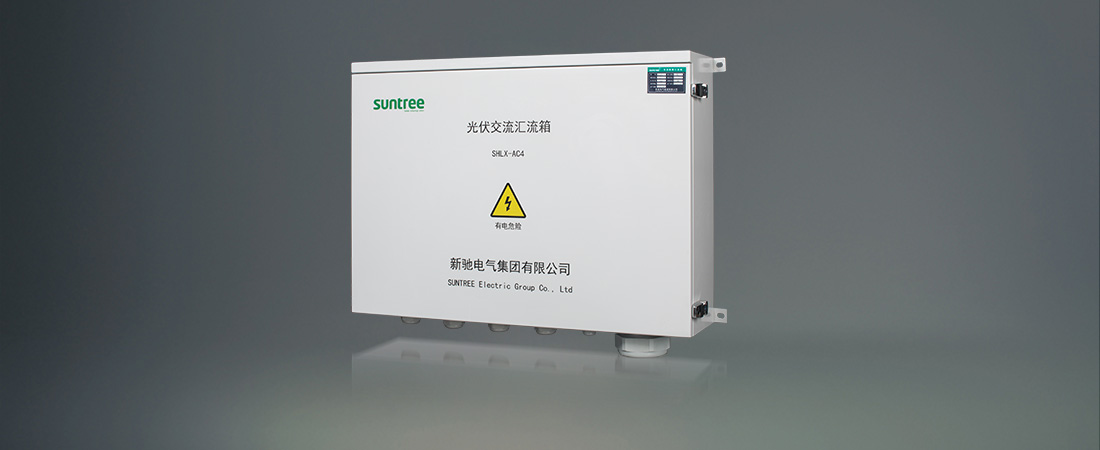

SHLX-AC 光伏交流汇流箱

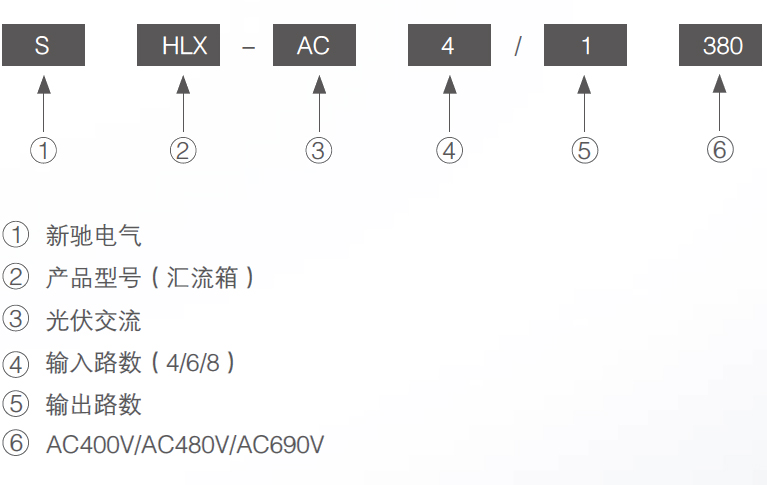

型号及含义

适用范围

SHLX 光伏并网箱是适用于光伏组串式发电系统中,承接组串式逆变器与电网系统的重要电源保护部分,电路保护部分采用光伏并网断路器 与拉环式隔离开关,并采用二级防雷保护,防护等级与组串式逆变器同级为IP65,达到室外安装的要求,满足防水,防尘、防紫外线,防盐雾腐 蚀等。此产品内部结构简洁明了,布线整齐合理。可靠性高,维护简单。户外壁挂式安装,能适应各种恶劣环境。除了标准材质和尺寸外,可按 用户要求定制。

主要技术参数

产品型号 SHLX-AC4/1 SHLX-AC6/1 SHLX-AC8/1
输入路数 4 6 8
最高输入电压 AC690 AC690 AC690
每路输入电流 0~100A 0~100A 0~100A
最高输出电流 250A 400A 630A
额定工作电压Un 480VAC 480VAC 480VAC
电压保护水平Up ≤3.2kV ≤3.2kV ≤3.2kV
标称通流容量In(8/20μs) 20kA(可根据客户要求选配)
最大通流容量Imax(8/20μs) 40kA(可根据客户要求选配)
响应时间 <25ns
温湿度 工作温度:-40~+85℃,湿度95%,无凝露、无腐蚀性气体场所
海拔 ≤4000m
输入输出开关 断路器
浪涌保护器 标配
箱体材质 热镀锌钢板/不锈钢/冷轧钢板/工程塑料
箱体防护等级 IP65
电缆接头防护等级 IP66
体积(宽×高×深) 800mm×600mm×200mm 800mm×800mm×200mm 800mm×1000mm×200mm

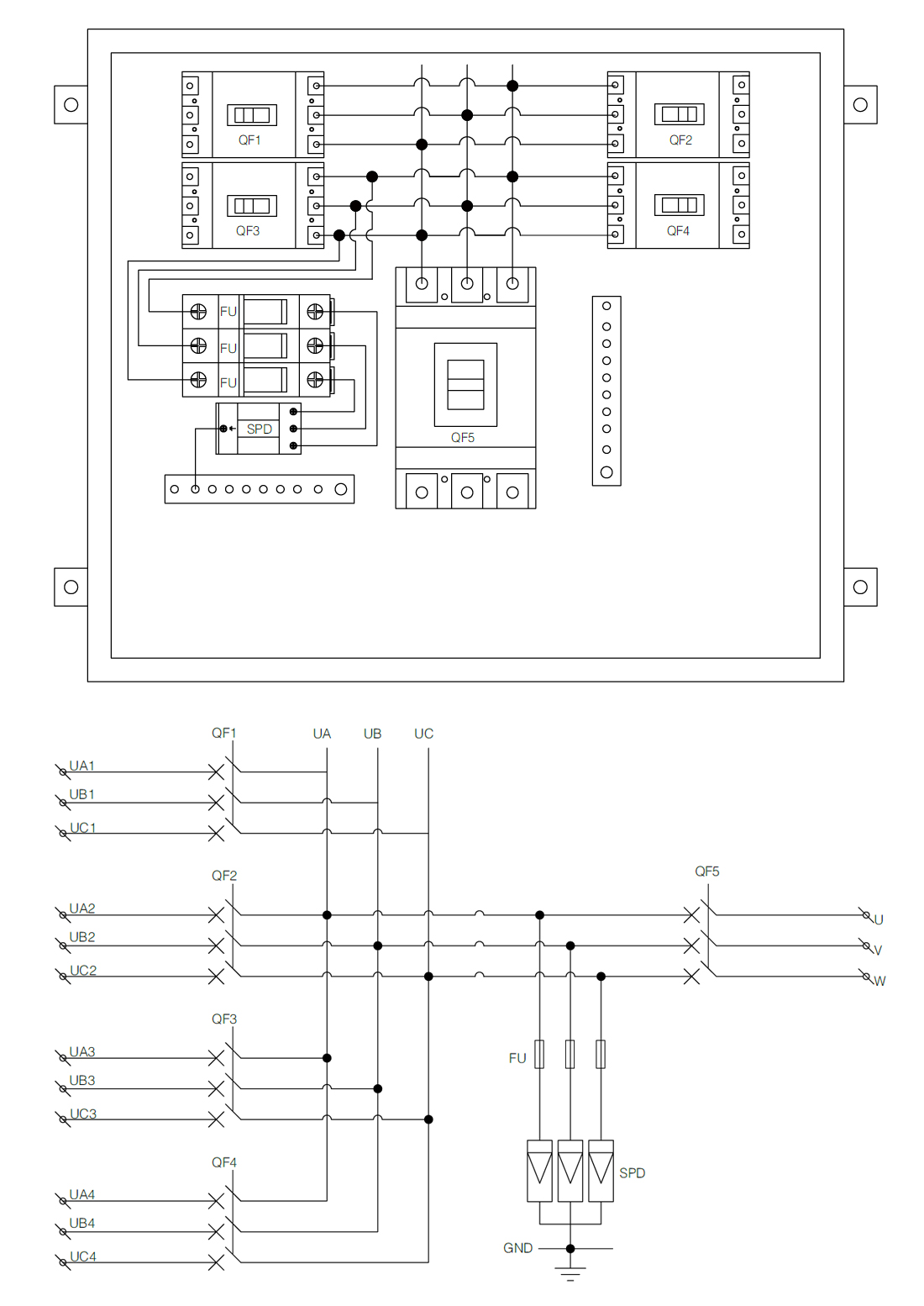

SHLX-AC4/1交流汇流箱线路图及布局图

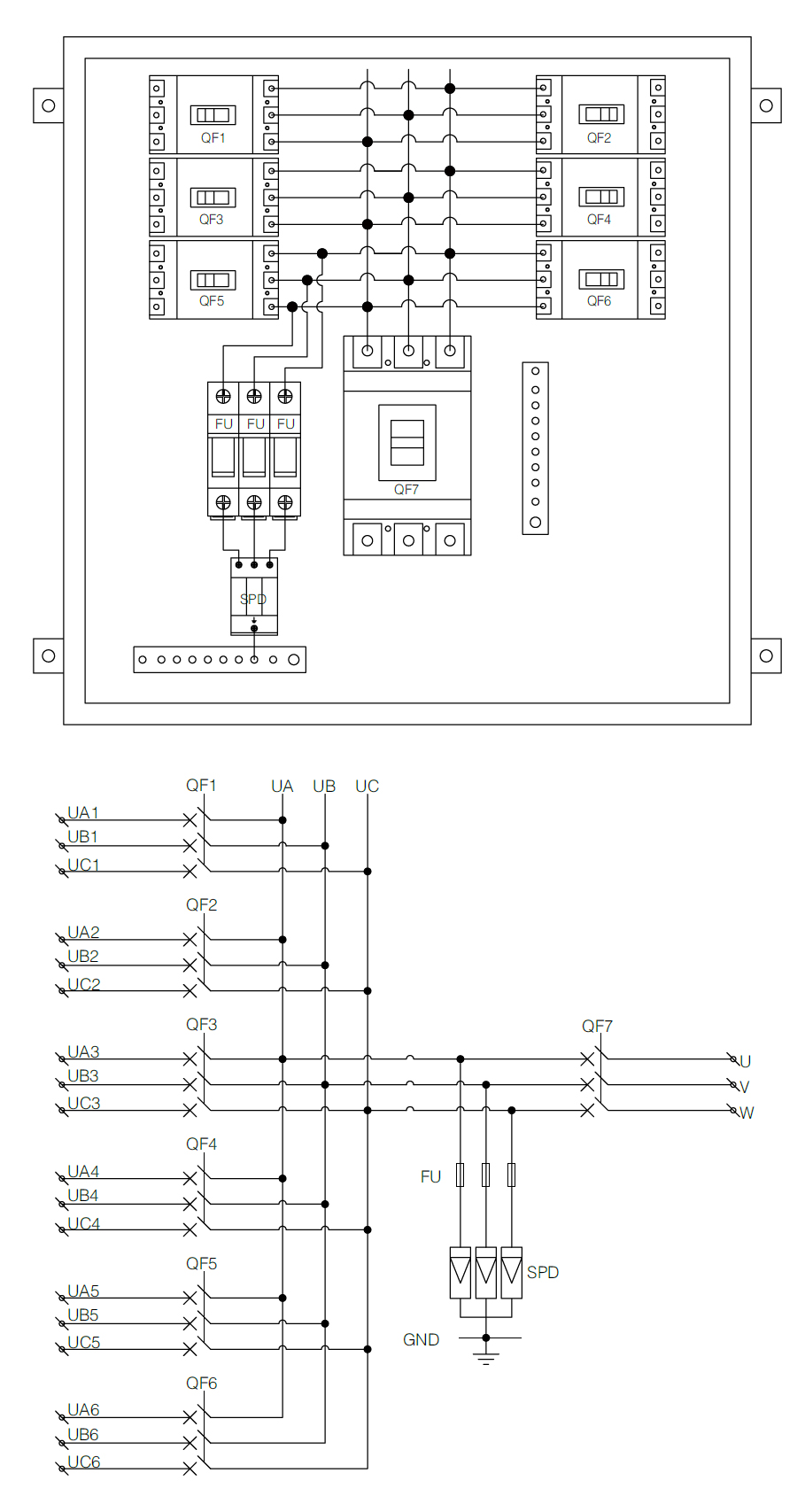

SHLX-AC6/1交流汇流箱线路图及布局图

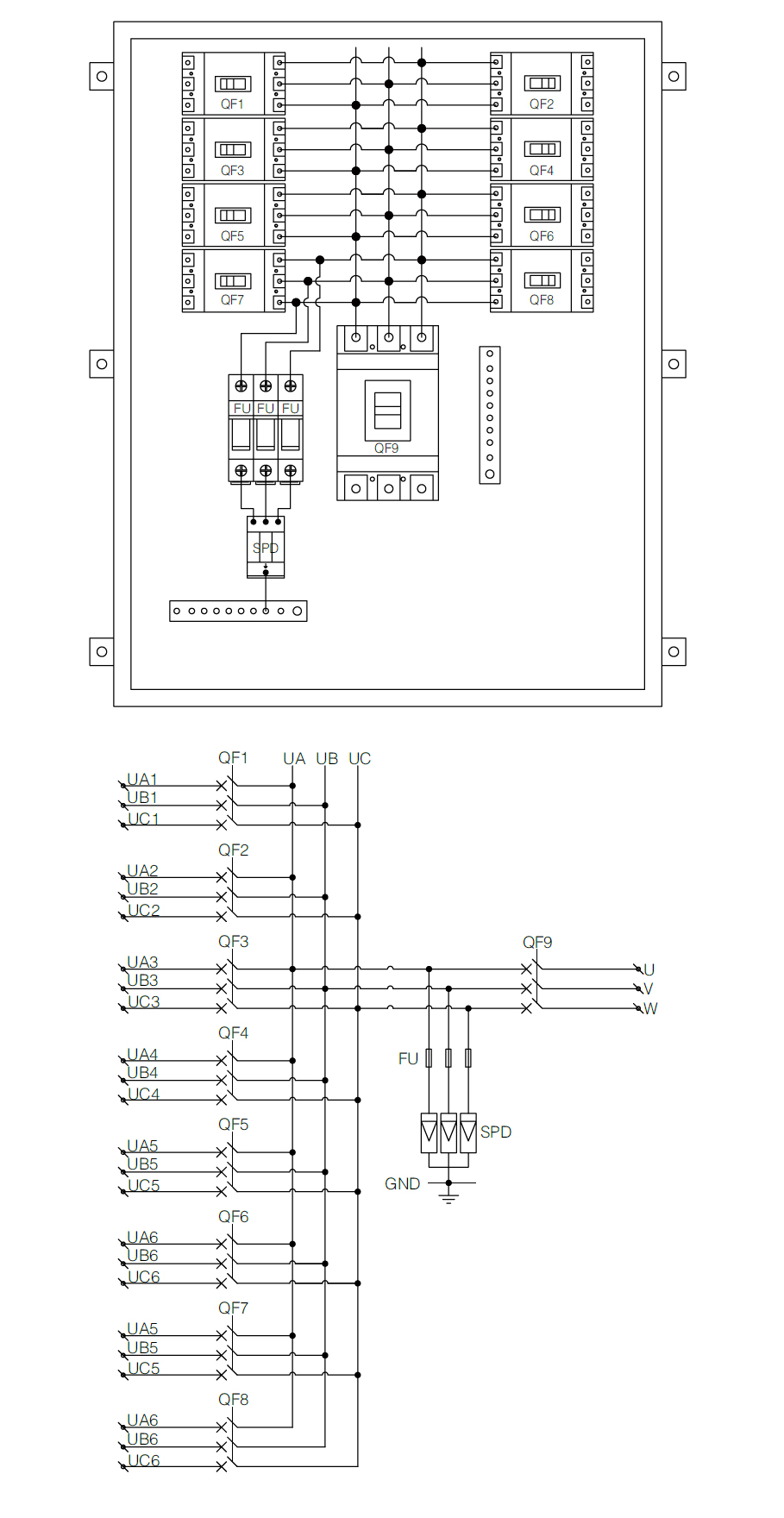

SHLX-AC8/1交流汇流箱线路图及布局图
