产品名称:SUP4 系列光伏直流浪涌保护器
SUP4 系列光伏直流浪涌保护器

适用范围

SUP4 系列C 级电涌保护器适用于光伏发电系统,当系统因雷击或其他原因出现电涌过电压时,保护器立即在纳秒级时间内迅速导通,将电涌过电压引入大地,从而保护点网上的用电设备。
SUP4 系列为插拔式结构,模块失效后可快速更换;防雷模块失效后,指示窗口颜色由绿色转为红色,同时发送报警信号至连接在产品遥信端子上的远程报警设备。

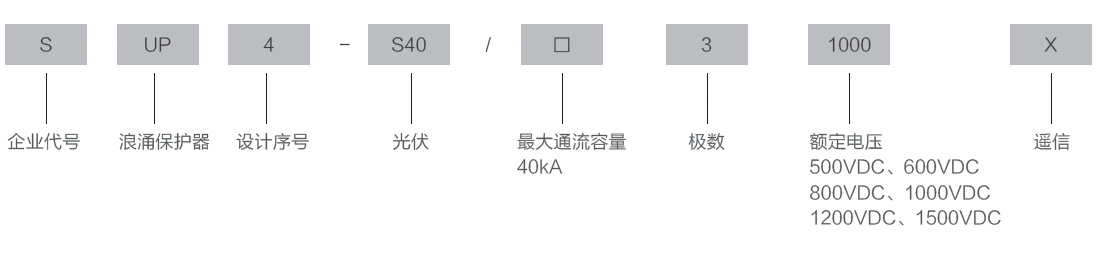

型号及含义


使用环境

● 周围空气温度正常范围不高于+40℃,不低于-25 摄氏度,相对湿度不大于95%;
● 安装地点的海拨高度不超过2000 米;
● 污染等级3 级;
● 无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);

电气技术参数

名称 SUP4H-S40 SUP4H1-S40 SUP4H-S40 SUP4-S40
最大持续运行电压(Uc) 500VDC 600VDC 800VDC 1000VDC 1200VDC 1500VDC
最大放电电流(Imax)(8/20μs) 20KA、40KA、60KA
保护水平(In)Up ≤2.8kV ≤2.8kV ≤3.0kV ≤3.6kV ≤4.0kV ≤5.0kV
工作温度 -40℃~+70℃
相对湿度 ≤95%(25℃)
安装方式 35mm标准导轨
窗口指示 正常时:绿色;失效时:红色
防护等级 IP20
极数 1P、2P、3P
漏电0.75u ImA(uA) ≤20

尺寸
