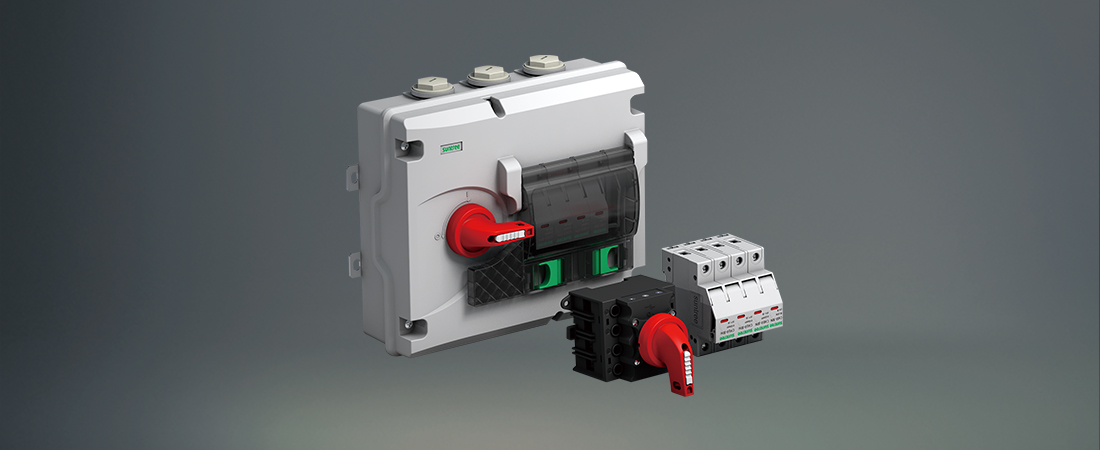

产品名称:SISO-40 直流隔离开关防水汇流盒

SISO-40 直流隔离开关防水汇流盒

适用范围

SISO-40/F、SISO-40/M、SISO-40/MF、SISO-40/S 直流隔离开关防水汇流盒适用于光伏系统。额定电压 Ue:DC1500V, 电流Ie:40A 及以下，系统中作为保证光伏组件有序连接和汇流功能的接线装置。汇流盒可以将光伏串列电能汇流后，通过控制器，光伏逆变器，配套使用从而构成完整的光伏、风能发电系统，实现与市电并网、离网、储能系统、线路维护之用。可匹配直流断路器、熔断器、浪涌保护器、MC4 连接插件端子、M25 防水接头及光伏线缆接头。(IP66) 防护性能、具有超强的防水、防尘、防腐、防紫外线等特性；它能完美的解决在雨水、灰尘、冰冻、强紫外线等恶劣的户外环境中安全用电的需求。
产品广泛应用在冶炼、化工、电力、电子、机场、铁路、建筑工地、矿山、采矿场、给排水处理厂、汽车制造以及港口、码头、商场、宾馆酒店等场所。
符合国标：GB/T 14048.2 GB/T 14048. 1/3 GB/T18802.1
国际：IEC/EN60947-2 AS/NZS IEC60947. 3 IEC61643-31

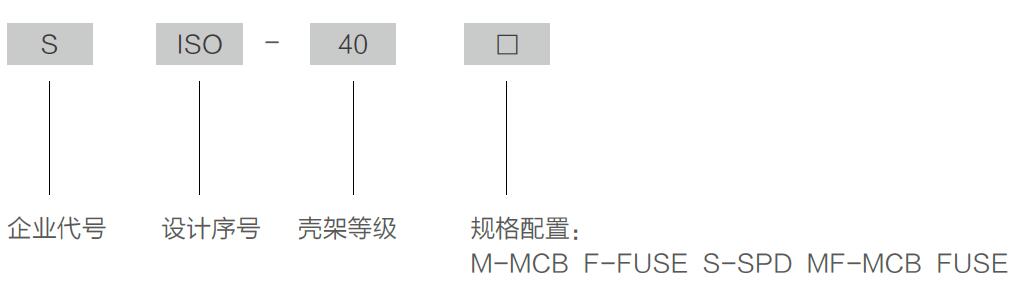

型号及含义

技术参数

直流隔离开关汇流盒型号	SISO-40/F	SISO-40/M	SISO-40/S	SISO-40/FM	选配定制
防水盒材料	聚碳酸酯 PC/Polvcarhonate
防护等级	IP66
防水盒抗击强度等级	IK10
汇流盒极教/回路	5回路
光伏电缆规格	4mm²-16mm²
匹配发电系统容重	15KW	5KW	8KW	5KW	1KW-15KW
安装方式	垂直安装
直流隔离开关
电压	Ue=DC1200V Ue=DC1000V以下
电流	le=6A....le=55A
极数/P	4P
组串数	2	1	1	1	1-2
认证	CE CB TUV SAA
浪涌保护器
电压	Ue=DC1500V Ue=DC1200V Ue=DC1000V以下
最大瞬间放电电流	ln=20kA/40kA
极数/P	2P 3P
认证	CE TUV
直流断路器
电压	Ue=DC1200V Ue=DC1000V以下
电流	ln=6A ln=10A ln=16A ln=20A ln=25A ln=32A ln=40Aln=50Aln=63A
极数/P	1P 2P 3P 4P
辅助	Us:DC12V DC24V DC48V AC230V/415V 1A-2A MX+OF
认证	CE CB TUV SAA
直流熔断器
电压	Ue=DC1100V 以下
电流	ln=1A ln=3A ln=5A ln=6A fn=10A ln=16A ln=20A ln=25A ln=30A
熔芯规格	Φtp10 * 38 mm
认证	CE CB TUV

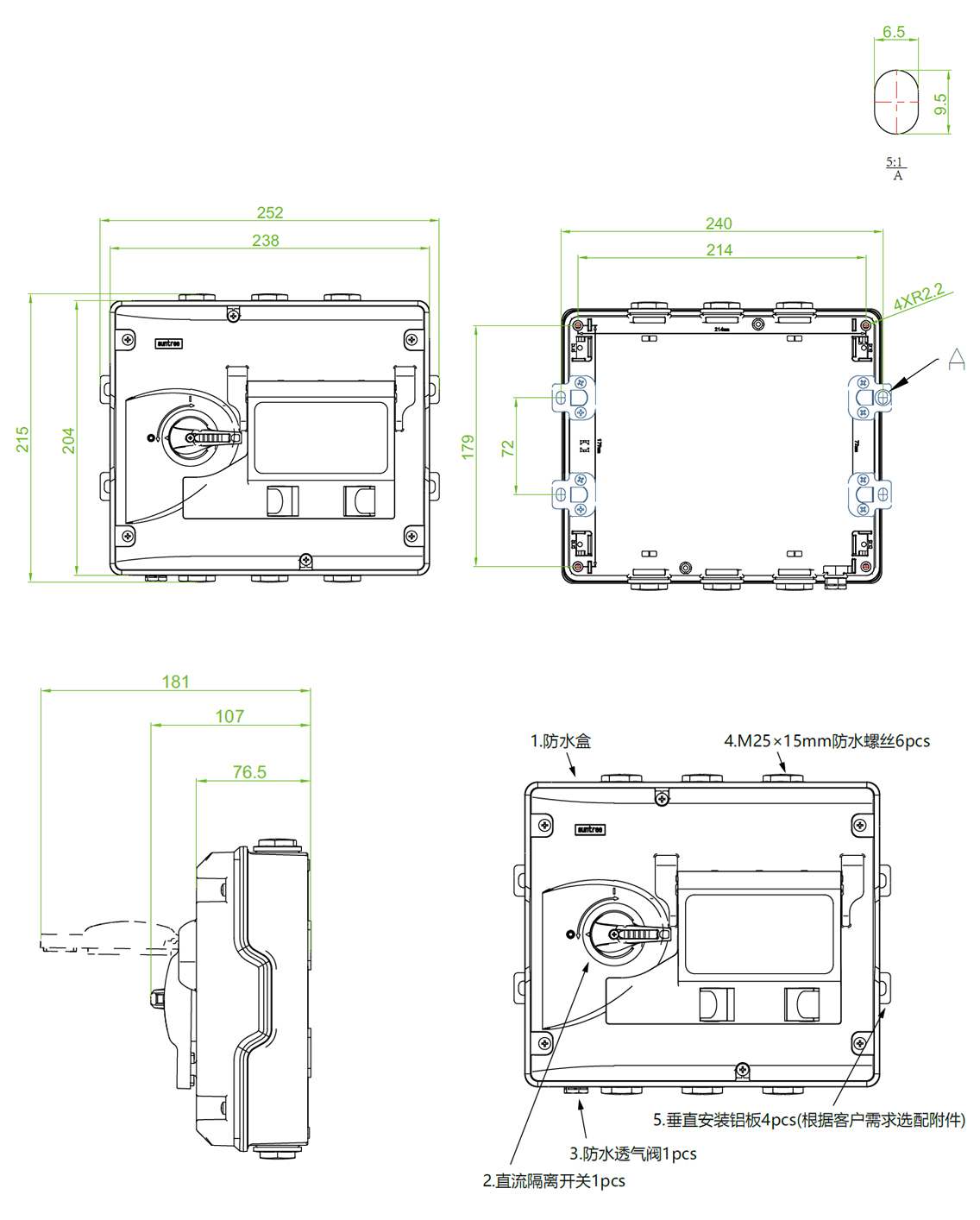

安装尺寸及外形尺寸
