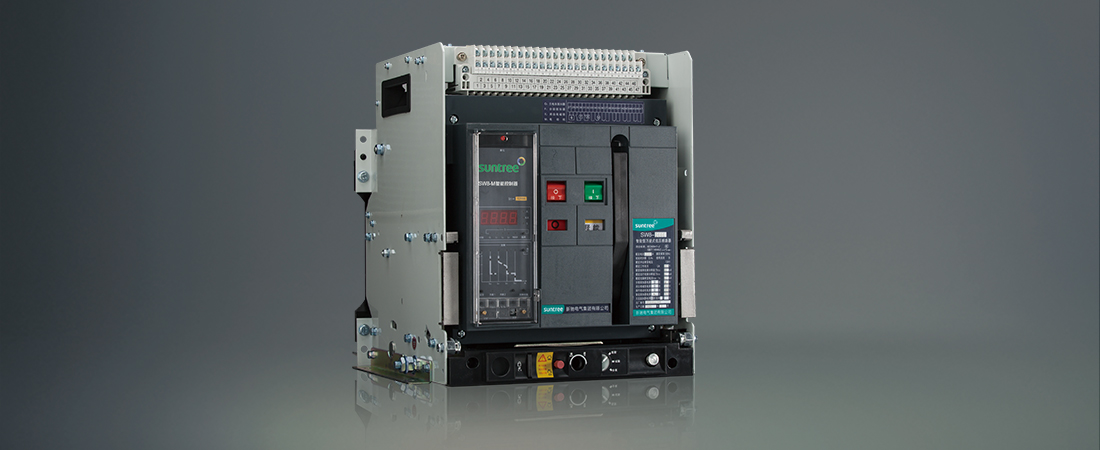

产品名称:SW8 新能源框架断路器

SW8 新能源框架断路器

适用范围

SW8 系列新能源专用万能式断路器（以下简称断路器），适用于交流50Hz，额定工作电压690V 或直流1000V，额定工作电流3200A 及以下箱式变电站、风电场主机塔架和光伏直流系统中，用来保护线路及电源设备免受过载、欠电压、过压、短路、接地、电流不平衡等故障的危害。
断路器采用具有精确选择性保护和多功能的智能控制器，保护功能齐全，特别适用于需要提高供电可靠性，避免不必要停电的配电网络中。其中H 型智能控制器带有通讯接口，便于与现场总线连接，可实现“遥测”、“遥调”、“遥控”、“遥信”四遥功能，满足控制自动化的要求。
断路器具有四种适用类型：耐低温型，耐盐雾型，高原型、光伏直流型。

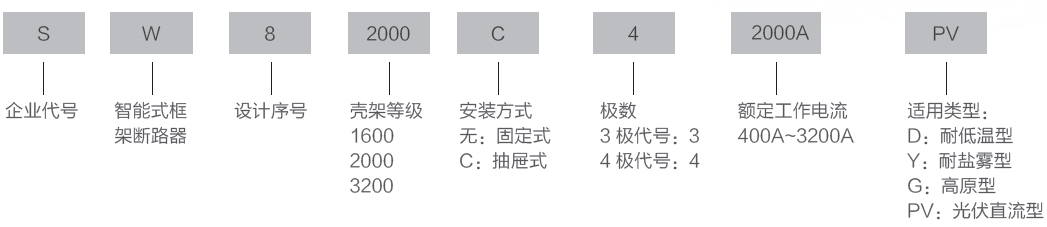

型号及含义

使用环境

● 周围空气温度：最高不超过+40℃，最低不低于-40℃，24 小时平均值不超过+35℃，环境温度大于40℃需降容；
● 大气条件：大气相对温度在周围空气温度为+50℃时不超过50%，较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露；
● 安装地点的海拔高度不超过2000 米，超过2000 米需降容（高原型断路器无须降容）；
● 污染等级为3 级；
● 安装类别：主回路为IV、二次回路为II；
● 安装条件：断路器的安装，与垂直面的倾度不超过5°，无显著摇动和冲击振动。

电气技术参数

壳架等级额定电流Inm(A)		SW8-1600	SW8-2000	SW8-3200
极数		3P、4P
额定电流ln(A)		200~1600	630~2000	2000~3200
额定绝缘电压Ui(V)		1000
额定冲击耐电电压Uimp(kV)		12
额定工作电压 Ue(V)		AC50Hz 400V/690V/DC1000V
额定极限短路分断能力lcu(kA)O-CO	400V	65	80	100
	690V	45	50	65
	1000V	-	35	35
额定运行短路分断能力 lcs(kA)O-CO-CO	400V	50	65	80
	690V	30	40	50
	1000V	-	35	35
额定短时耐受电流 lcw(kA)1s，O-CO	400V	50	65	80
	690V	30	40	50
	1000V	-	35	35
全分断时间（无附加延时）（ms）		12~18
闭合时间（ms）		≤60
工作电源(V)		DC110/DC220/AC220/AC380
机器寿命(次)		20000
温度保护		全系带温度保护

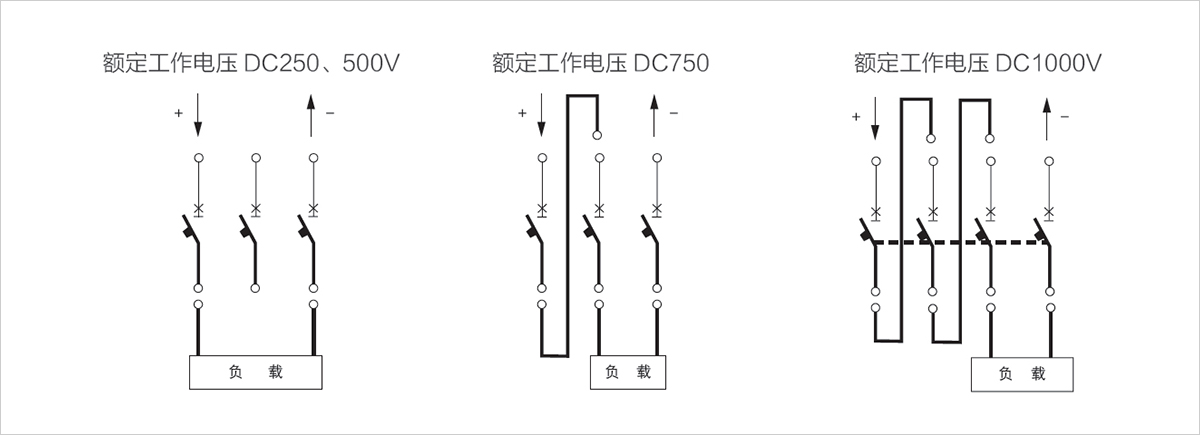

直流线路图

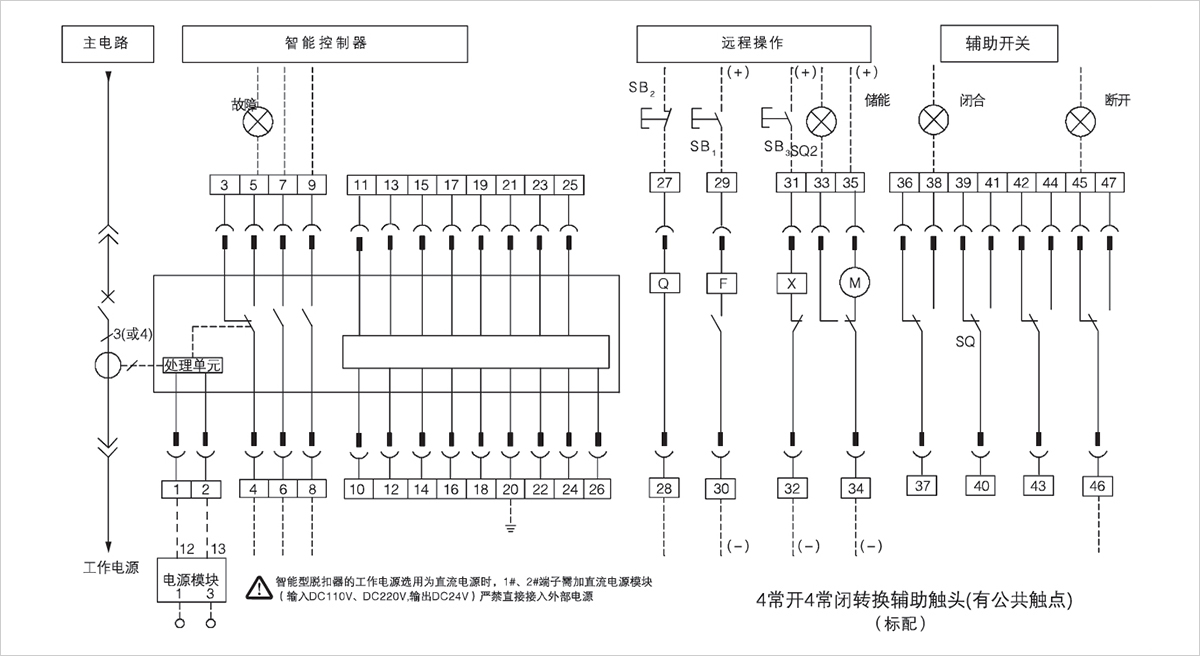

二次回路控制接线图

1、2	智能控制器控制电源，为直流时，1为+	27、28	欠压线圈电源输入端
3、4	断路器故障指示触点（常闭）	29、30	分励脱扣器电源输入端
4、5	断路器故障指示触点（常开）	31、32	闭合电磁铁电源输入端
6、7	断路器状态指示触点	33、34	储能显示
8、9	断路器状态指示触点	34、35	储能电机电源输入端
20	保护接地线	36、47	断路器辅助触点（四开四闭）
		虚线	二次侧接线，用户按需接线

注：a. 图中3/4/5 为断路器故障指示触点输出，触点容量：DC24V 5A； 6/7/8/9 为断路器状态辅助触点，触点容量：DC24V 5A
b. 为保证控制器可靠工作，1/2 辅助电源输入端必须接入辅助电源
