产品名称:SM8 塑壳断路器

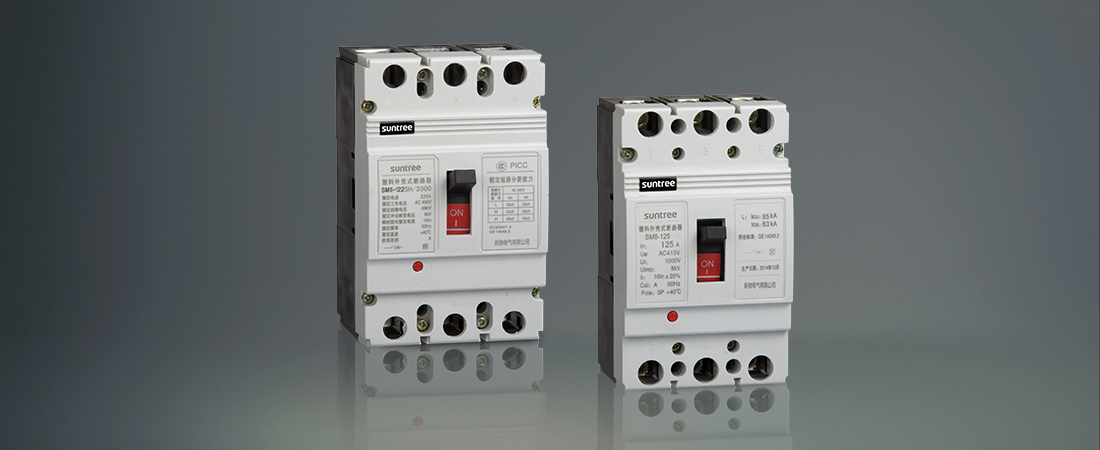

SM8 塑壳断路器

适用范围

SM8 系列塑料外壳式断路器( 以下简称断路器) 适用于交流50Hz，额定绝缘电压1000V(63 型为800V)，额定工作电压至690V，额定工作电流从10A 至630A 的配电网络电路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。该断路器具有体积小、分断高、飞弧短等特点，是用户使用的理想产品。断路器垂直安装( 即竖装)，亦可水平安装( 横装)。接线方式可选择板前和板后接线及插入式接线。

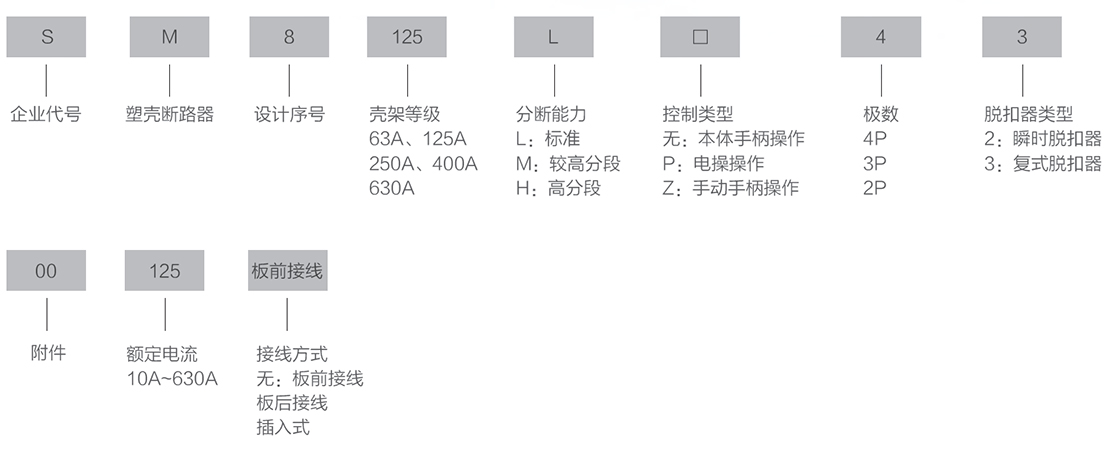

型号及含义

使用环境

● 周围空气温度上限值不超过+40℃，空气温度下限值不低于-5℃；
● 污染等级3；
● 防护等级IP20
● 安装地点的海拔高度不超过2000m；
● 大气相对湿度，在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如20℃时达90%，并考虑到因温度变化发生在产品上的凝露而采取必要措施；

电气技术参数

热磁、漏电式基本参数

型号		SM8-63	SM8-125	SM8-250	SM8-400	SM8-630
壳架等级电流(A)		63	125	250	400	630
额定电流ln(A)		10、16、20、25、 32、40、50、63	10、16、20、25、 32、40、50、63、80、 100、125	100、125、160、180、 200、225、250	225、250、315、350、400	400、500、630
极数		3、4	2、3、4	2、3、4	3、4	3、4
额定绝缘电压Ui(V)		AC800	AC1000	AC1000	AC1000	AC1000
额定工作电压Ue(V)		AC400	AC415/AC690
额定冲击耐受电压Uimp(V)		8000	8000	8000	8000	12000
飞弧距离(mm)		≤50			≤100
极限短路分断能力lcu (kA)	L	35	36	36	-	50
	M	50	55	55	85	75
	H	-	85	85	-	100
运行短路分断能力lcs (kA)	L	22	27	27	-	35
	M	35	42	42	65	50
	H	-	63	63	-	70
机械电气寿命(次)	通电	2000
机械电气寿命(次)	不通电	10000

附件种类

附件代号\附件名称	无附件	报警触头	分励脱扣器	辅助触头	欠电压脱扣器	分励脱扣器辅助触头	分励脱扣器欠电压脱扣器	二组辅助触头
电磁式脱扣器	200	208	210	220	230	240	250	260
复式脱扣器	300	308	310	320	330	340	350	360

附件代号\附件名称	辅助触头欠电压脱扣器	分励脱扣器报警触头	辅助触头报警触头	欠电压脱扣器报警触头	分励脱扣器辅助触头报警触头	二组辅助触头报警触头	辅助触头欠电压脱扣器报警触头
电磁式脱扣器	270	218	228	238	248	268	278
复式脱扣器	370	318	328	338	348	368	378

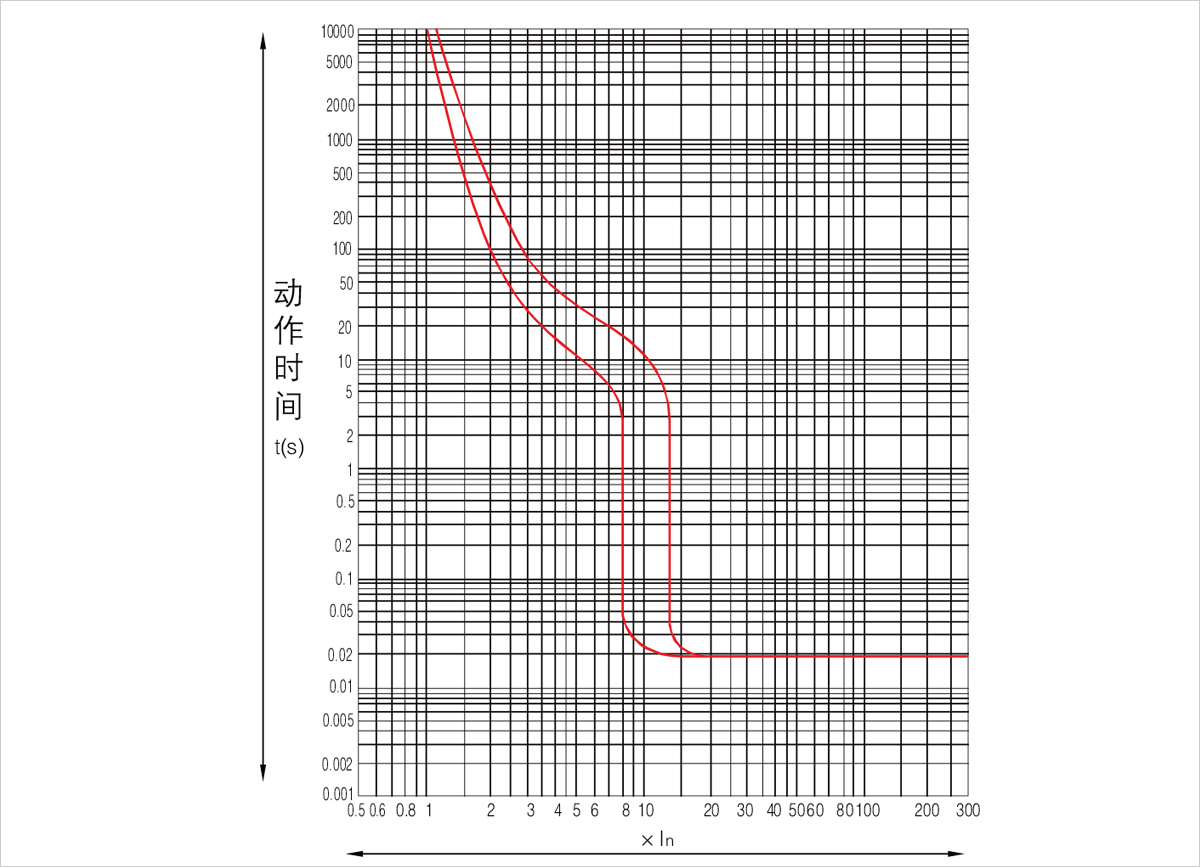

脱口特性曲线

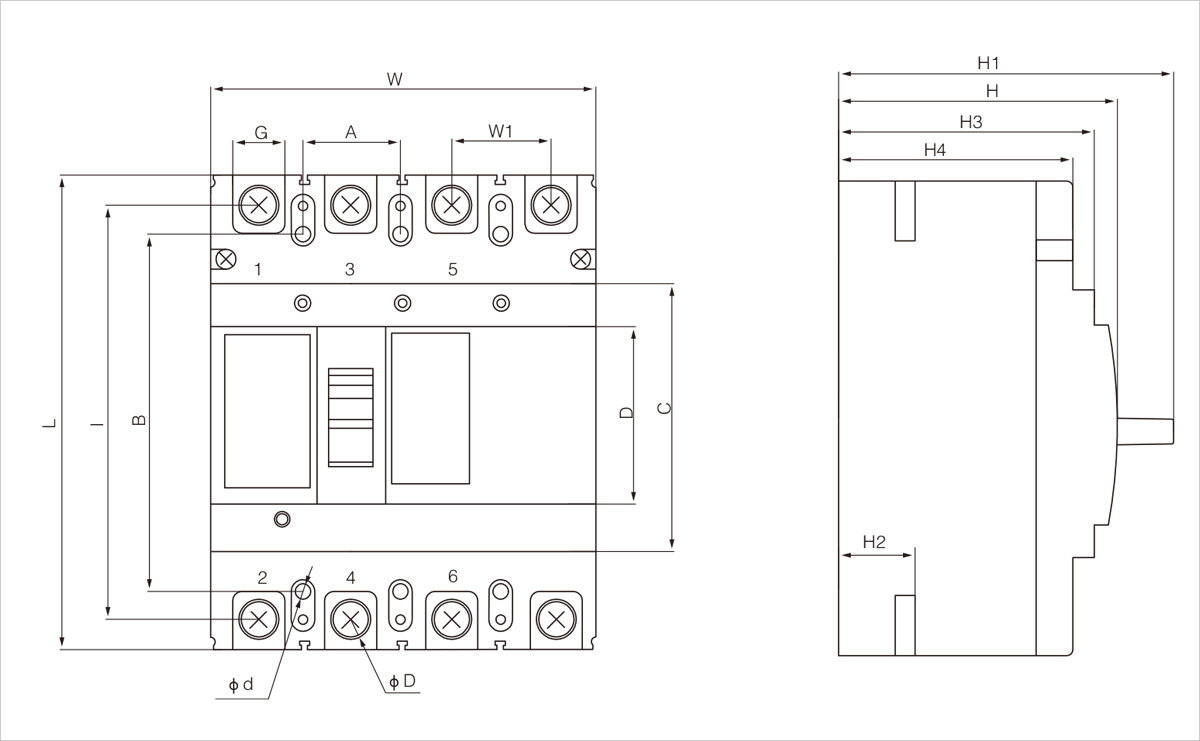

尺寸

型号	A	B	Фd	L	W	C	D	G	I	W1	ΦD	H	H1	H2	H3	H4
SM8-125	30	129	4.5	150	122	87	58	18	131	30	8	90	101	22	85	80
SM8-250	35	126	4.5	165	142	102	61	23	146	35	8	109	125	22	103.5	98
SM8-400	44	194	7	257	198	173	128	30	228	44	10	116	153	36	108.5	101
SM8-630	58	200	7	270	240	180	130	43	235	58	12	117	158	40	109	103
