产品名称:SISO 直流负荷隔离开关

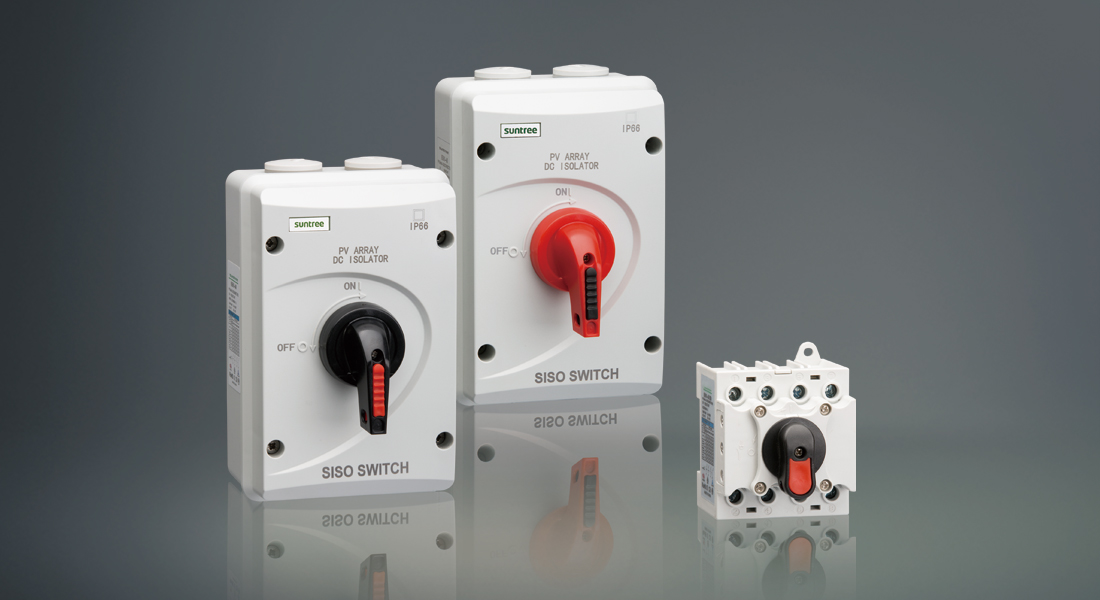

SISO 直流负荷隔离开关

适用范围

SISO 系列旋转隔离开关主要用于光伏发电系统中的光伏组件与逆变器之间的线路隔离。此产品的防水性能达到IP66，其产品内芯可安装于逆变器内部作为逆变器进线控制之用。

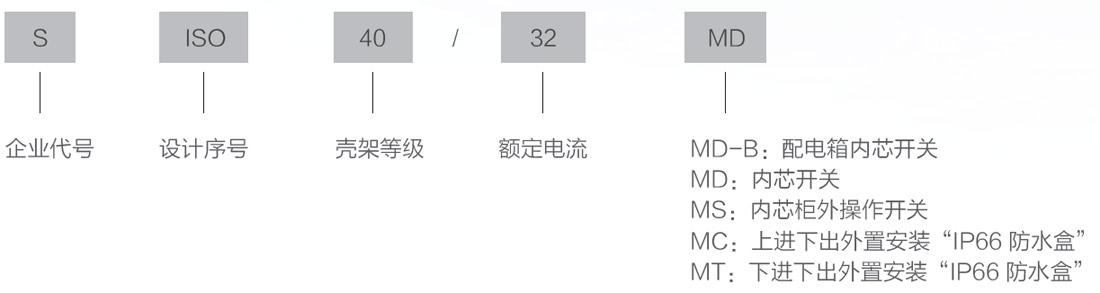

型号及含义



使用环境

● 海拔高度2000 米及以下，高于2000 米需降容使用，其他特殊要求请与制造商联系：
● 周围空气温度-40℃至+85℃，24 小时平均温度不超过+40℃；
● 当周围空气温度高于+85℃或者低于-40℃时，请与制造厂商联系；
● 产品内芯开关安装于配电箱中，应有防水措施。

电气技术参数

名称 单位 SISO-40
额定电流 A 16 25 32
隔离电压 V 1000 1000 1000
额定工作电流DC-21B
2P串联 600V A 16 25 32
2P+2P并联串联 600V A 29 45 50
900V A 13 16 20
1200V A 9 11 13
3P串联 900V A 16 25 32
1000V A 16 25 32
4P串联 600V A 16 25 32
1000V A 16 25 32
1200V A 16 25 32
额定工作电流 DC-22B
2P串联 600V A 5,5 6 6,5
900V A 2 2,5 3
1200V A 1 1,5 2
3P串连 600V A 16 23 25
900V A 6,5 7 7,5
1200V A 5,5 6 6,5
4P串连 600V A 16 25 27,5
1000V A 11,5 12 12,5
1200V A 8 9 10
额定短路电流 A 5 5 5
机械寿命 A 10 10 10
额定短路电流 (1s) I 2, 4 / 2+2H A 800 / 1300 900 / 1500 1000 / 1700
分断能力 Icm 800 / 1300 900 / 1500 1000 / 1700

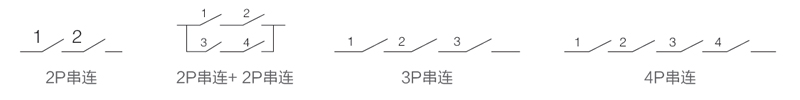

接线方式

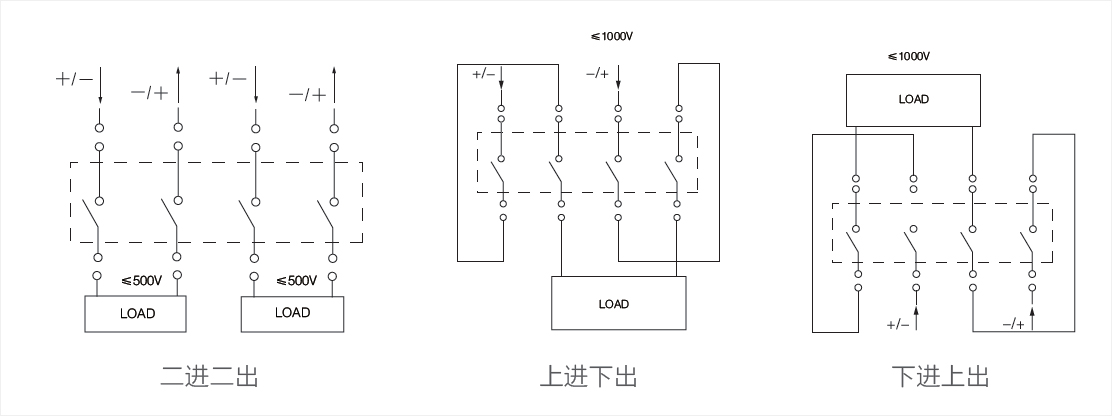

接线示意图
